【技術交流】-【自準直儀】光電自準直儀典型應用--《低速轉臺的檢定》
【技術交流】-【自準直儀】光電自準直儀典型應用--《低速轉臺的檢定》
位置不確定度測量(Test for Position Uncertainty)
低速轉臺檢定方法【定位誤差、定位重復性】
參考標準:JJF 1210-2008 低速轉臺校準規范。
1. 轉臺定位誤差(值)
實際定位角度和理想定位角度的變動量。
2. 檢定方法

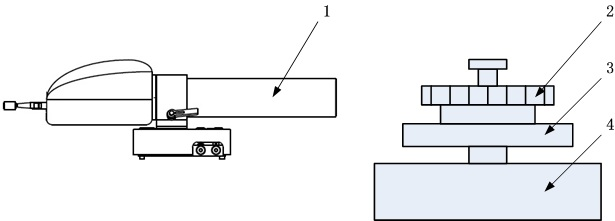

轉臺角位置定位及重復性檢測示意圖如下圖中所示。
1-自準直儀,2-多面棱體,3-轉臺工作面,4-轉臺
3. 檢定步驟
1. 將棱體安裝在轉臺被測軸的旋轉中心,將自準直儀安裝于良好的隔振基礎上;
2. 調整自準直儀,使光軸線垂直于棱體;
3. 啟動轉臺測控系統,使其正常,穩定工作;
4. 棱體從被測軸角度測量系統示值0位置起,記錄自準直儀讀數,轉臺測角系統讀數;
5. 依次是軸轉動棱體面規定的角度值;記錄自準直儀及轉臺測角系統讀數;
6. 正向測量一周后,同樣的方法,反方向測量一周,只需記錄自準直儀讀數。

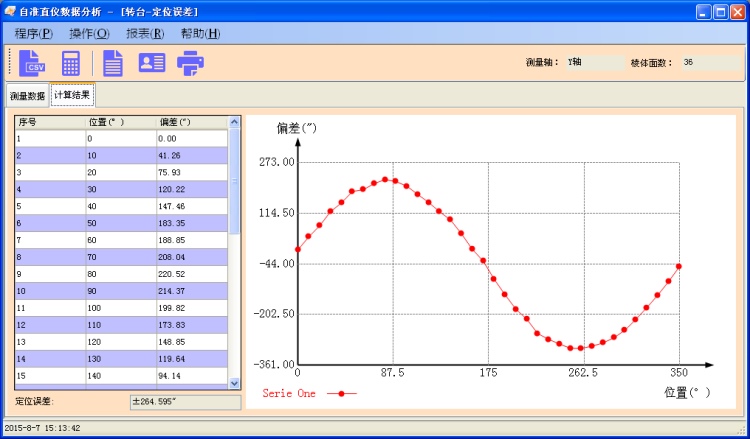

4. 轉臺定位誤差數據處理
通過對自準直儀測量數據,轉臺測量數據和多面棱體各面偏差值進行數據處理,計算求得轉臺角位置定位誤差。

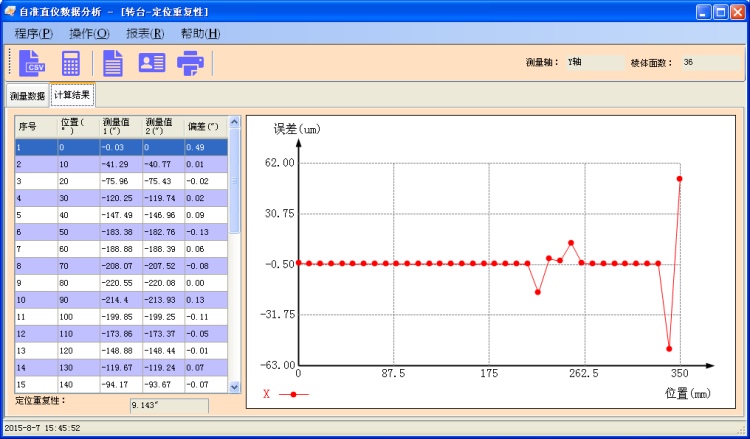

5. 轉臺定位重復性數據處理
通過對自準直儀測量數據進行數據處理,計算求得轉臺定位重復性。
