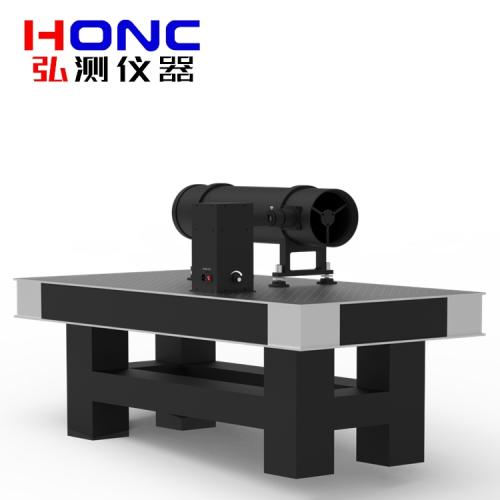

HTZ200-800F型 同軸反射式平行光管
產品簡介 Product introduction
HTZ200-800F型 同軸反射式平行光管(Φ200),主要用于光學系統光軸調校的光學儀器,該儀器具有測量孔徑大、光譜范圍寬等優點,是進行光學儀器多光軸調校的專用儀器,主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校,配備其它附件也可進行光學系統的其它參數測量。其缺點是中心有遮攔。

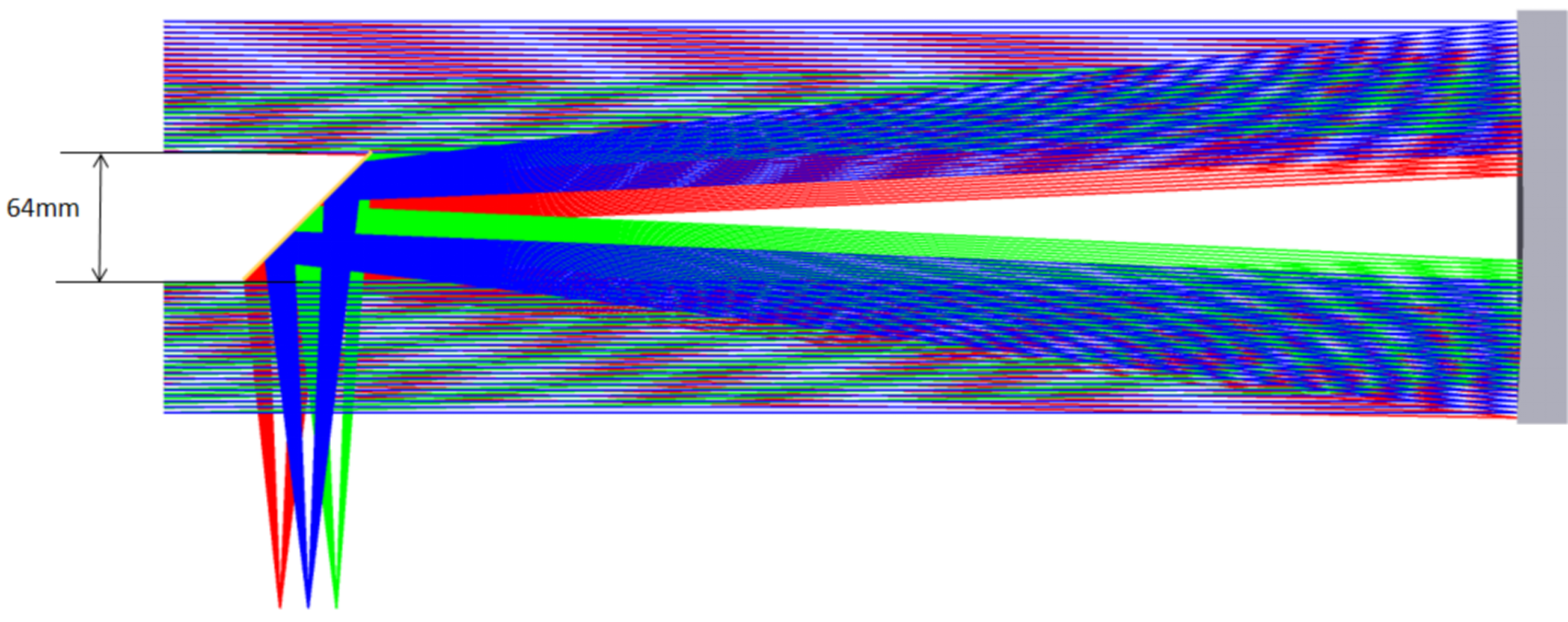

產品光路圖
反射率曲線圖
技術指標 Technical indicators
1、焦 距:800mm;
2、有效孔徑:Φ200mm;中心有遮攔;
3、面形精度:RMS優于1/20λ;
4、平行性:優于5";
5、反 射 率:≥85%;
6、主鏡材質:K9光學玻璃【可選配石英/微晶玻璃】;
7、膜 層:鋁+硅保護【可選配金/銀/介質+硅保護】;
8、視 場:≥2°;
標準配置 Standard configuration
名稱 | 數量 | 單位 | 詳細信息 | |
同軸反射式平行光管 | 1 | 套 | HTZ200-800F型;含調整支架 | |
帶框毛玻璃 | 1 | 件 | ||
濾光片 | 3 | 件 | 綠色、橙色、中性 | |
光源組件 | 1 | 個 | KGY-257型;12V20W鹵素光源 | |
帶框分劃板 (適用于可見光波段) | 12 | 件 | 帶框十字分劃板1件; 分辨率板(1#-5#)各1件; 玻羅板1件; 星點板(0.1/0.2/0.01/0.02/0.05)各1件; | |
電動旋轉式靶板 | 1 | 套 | 可選配置(定制) | |
金屬針孔板 | 1 | 件 | 可選配置(定制) | |
金屬十字分劃板 | 1 | 件 | 可選配置(定制) | |
金屬四桿靶 | 1 | 件 | 可選配置(定制) | |
黑體 | 1 | 件 | 可選配置(定制) | |
光學平臺 | 1 | 臺 | 選 配 |
![]() | ![]() |
![]() | ![]() |
產品外形尺寸圖
HTZ200-800F型 同軸反射式平行光管
產品簡介 Product introduction
HTZ200-800F型 同軸反射式平行光管(Φ200),主要用于光學系統光軸調校的光學儀器,該儀器具有測量孔徑大、光譜范圍寬等優點,是進行光學儀器多光軸調校的專用儀器,主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校,配備其它附件也可進行光學系統的其它參數測量。其缺點是中心有遮攔。
產品光路圖
反射率曲線圖
技術指標 Technical indicators
1、焦 距:800mm;
2、有效孔徑:Φ200mm;中心有遮攔;
3、面形精度:RMS優于1/20λ;
4、平行性:優于5";
5、反 射 率:≥85%;
6、主鏡材質:K9光學玻璃【可選配石英/微晶玻璃】;
7、膜 層:鋁+硅保護【可選配金/銀/介質+硅保護】;
8、視 場:≥2°;
標準配置 Standard configuration
名稱
數量
單位
詳細信息
同軸反射式平行光管
1
套
HTZ200-800F型;含調整支架
帶框毛玻璃
1
件
濾光片
3
件
綠色、橙色、中性
光源組件
1
個
KGY-257型;12V20W鹵素光源
帶框分劃板
(適用于可見光波段)
12
件
帶框十字分劃板1件;
分辨率板(1#-5#)各1件;
玻羅板1件;
星點板(0.1/0.2/0.01/0.02/0.05)各1件;
電動旋轉式靶板
1
套
可選配置(定制)
金屬針孔板
1
件
可選配置(定制)
金屬十字分劃板
1
件
可選配置(定制)
金屬四桿靶
1
件
可選配置(定制)
黑體
1
件
可選配置(定制)
光學平臺
1
臺
選 配
產品外形尺寸圖
