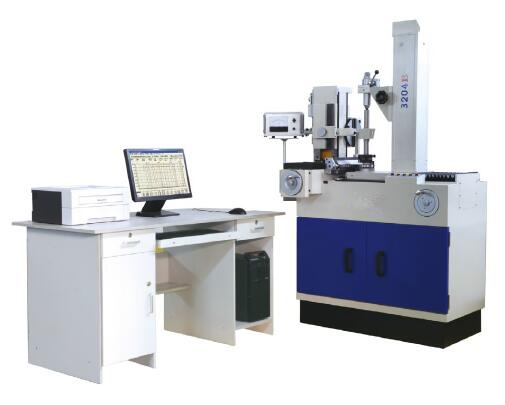

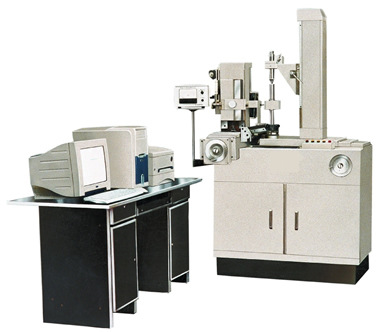

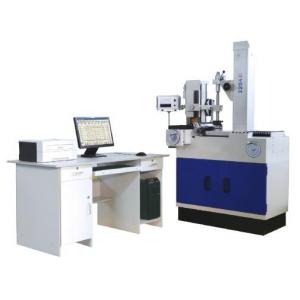

3204B型 齒廓螺旋線測量?jī)x
產品簡介 Product introduction
本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差,是一種結構簡單、實用的高精度齒輪量?jī)x,廣泛應用于工廠計量室或車間檢查站。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 新穎的測量原理:本儀器采用基圓分級調整式測量原理,既保留了單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點, 又具備一定的萬能性,即只需附帶13個基圓盤,就能滿足常用范圍測量。
● 獨特的結構:本儀器應用基圓分級調整式測量原理,結構獨特、有創新。整機結構簡單、緊湊、合理。
● 方便精確的螺旋角定位調整:本儀器采用讀數值為2秒的投影式光學分度裝置進行螺旋角的定位調整,方便、可靠、精度高。
● 切向軸與垂直軸采用封閉長光柵。由計算機進行誤差處理,屏幕顯示偏差曲線、偏差數值,打印機輸出測量報告。
● 有多種標準誤差評值:
(1) 可按最新國標(GB)進行評值,分離形狀和角度偏差。
(2) 可按用戶提出的設計齒廓公差帶方式或螺旋線公差帶方式評值。
(3) 可按K形圖、齒廓凸度Cα、輪齒的鼓度Cβ。
技術指標 Technical indicators
規格/型號 3204B 可測齒輪模數 1~10 mm 可測齒輪最大外徑 400 mm 上下頂尖距離 30~500 mm 測頭至下頂尖距離 30~280 mm 可測螺旋角范圍 0°~45° 齒輪基圓直徑 15~380mm 可測量最大齒寬 80mm 可測工件最大重量 50 kg 儀器凈重 1000kg 儀器毛重 1350kg 包裝外形尺寸(長×寬×高) 1500mm×1050mm×1907mm 微機箱包裝尺寸(長×寬×高) 1570mm×900mm×1117mm
標準配置 Standard configuration
● 測量主機
● 計算機
● 打印機
● 微機工作臺
● 帶動器和卡箍
● 對測頭裝置
● 測頭
● 球測頭
● 漸開線樣板和螺旋線樣板
● 成套基圓盤( 可用于基圓直徑30-280mm)
測量直齒輪
測量斜齒輪
測量插齒刀
測量剃齒刀
