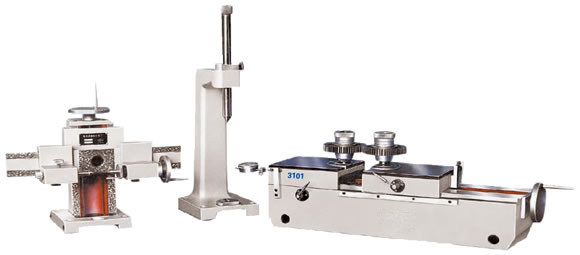

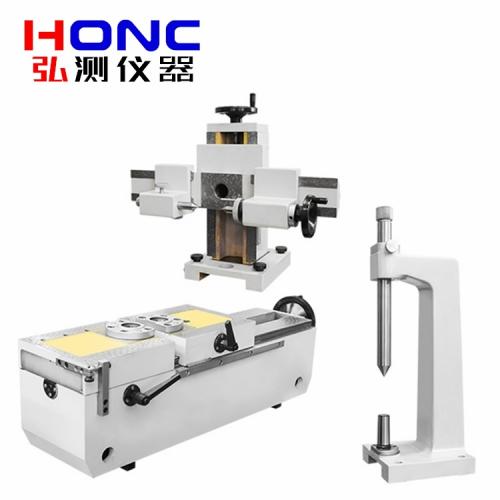

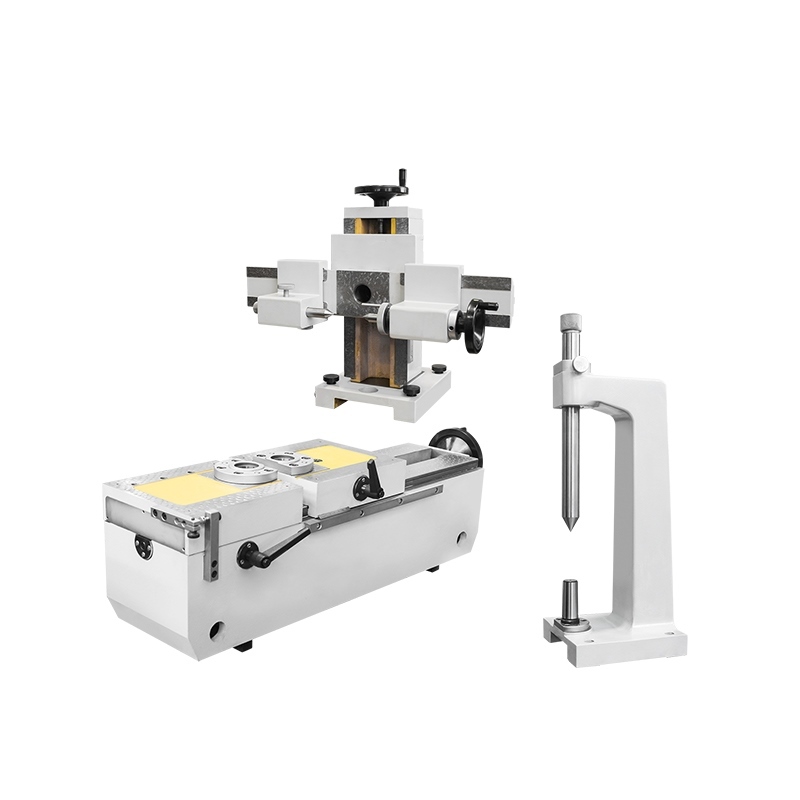

3101、3101A、3101B型 齒輪雙面嚙合綜合測量儀

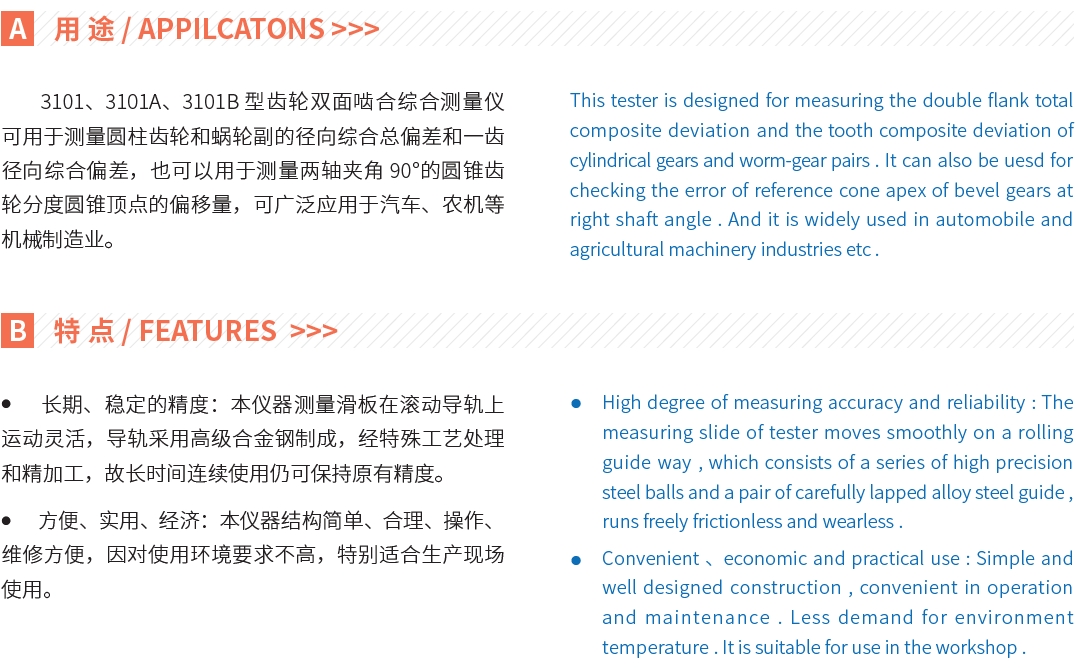

產品簡介 Product introduction
齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差,也可以用于測量兩軸夾角為90°的圓錐齒輪分度圓錐頂點的偏移量,可廣泛應用于汽車、農機等機械制造行業。
性能特點 Performance characteristics
● 長期、穩定的精度:本儀器測量滑板在滾動導軌上運動靈活,導軌采用高級合金鋼制成,經過特殊工藝處理和精心加工,故長時間連續使用仍可保持原來的精度。
● 方便、實用、經濟:本儀器結構簡單、合理,操作、維修方便,因?qū)κ褂铆h(huán)境要求不高,特別適合生產現場使用。

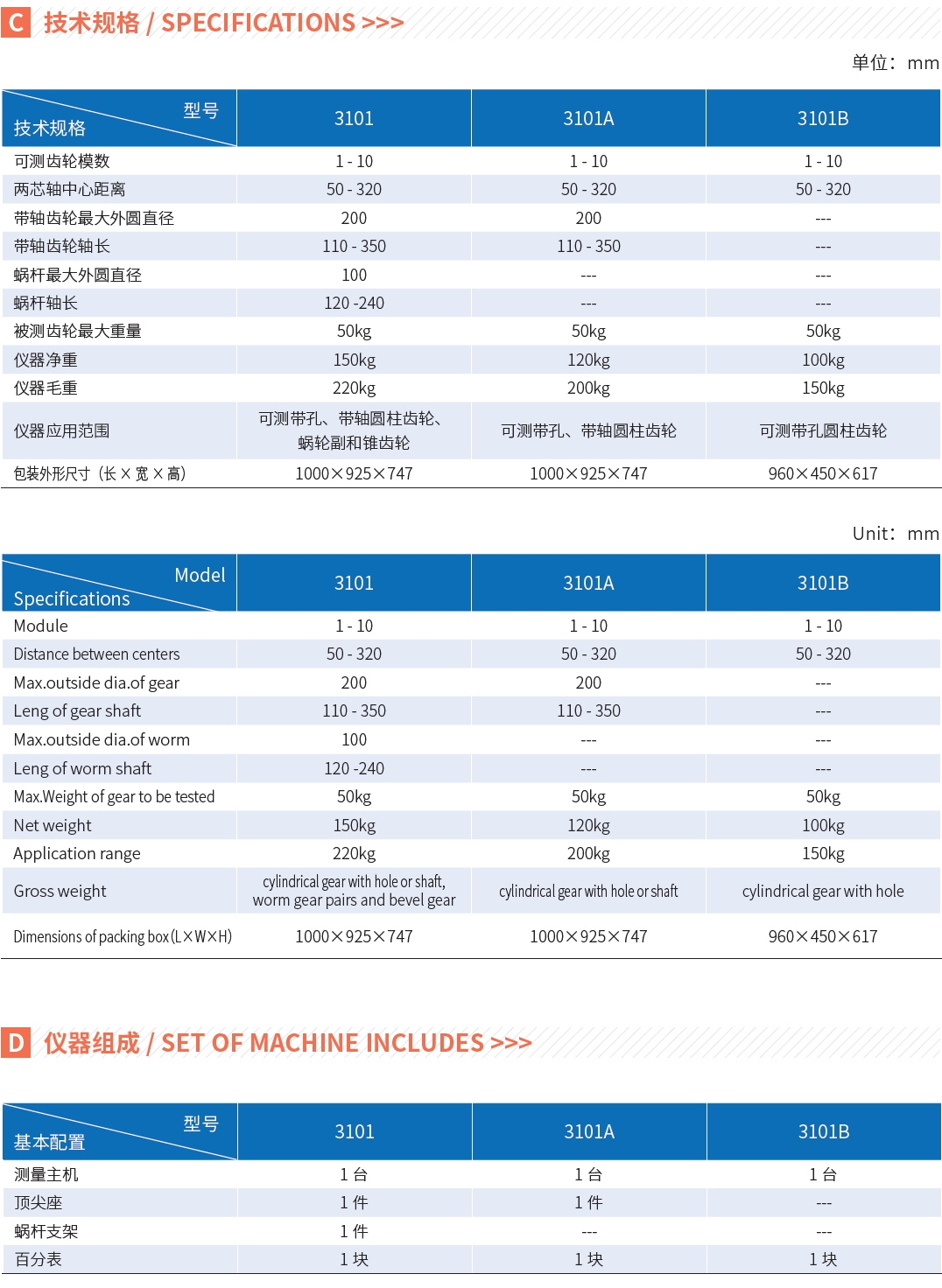

技術指標 Technical indicators
規格/型號
3101
3101A
3101B
可測齒輪模數
1~10 mm
兩芯軸中心距離
50-320mm
帶軸齒輪最大外圓直徑
200mm
200mm
--
帶軸齒輪軸長
110-350mm
110-350mm
--
蝸桿最大外圓直徑
100mm
--
--
蝸桿軸長
120-240mm
--
--
被測齒輪最大重量
50kg
儀器凈重
150kg
120kg
100kg
儀器毛重
220kg
200kg
150kg
包裝外形尺寸(長×寬×高)
1120mm×960mm×887mm
1000mm×925mm×747mm
960mm×450mm×617mm
儀器應用范圍
可測帶孔、帶軸圓柱齒輪、蝸桿副和錐齒輪
可測帶孔、帶軸圓柱齒輪
可測帶孔圓柱齒輪
標準配置 Standard configuration
規格/型號
3101
3101A
3101B
測量主機
1臺
1臺
1臺
頂尖座
1件
1件
--
蝸桿支架
1件
--
--
百分表
1塊
1塊
1塊
標準齒輪芯軸
1件
1件
1件
標準齒輪轉動套
1件
1件
1件
墊圈
2件
2件
2件
裝齒輪用芯軸
1件
1件
1件
頂尖座定位芯軸
1件
1件
--
錐齒輪芯軸
1件
--
--
