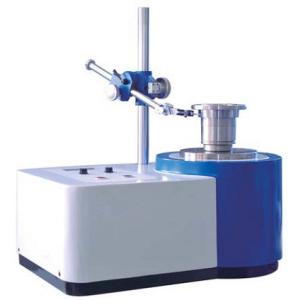

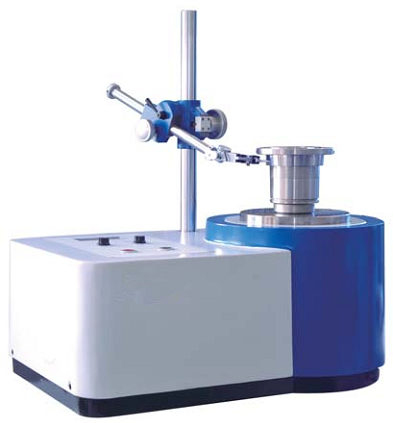

2901型 圓度儀-波紋度儀
產品簡介 Product introduction

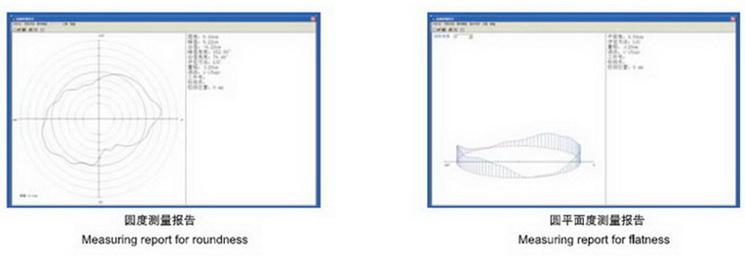

2901型圓度儀采用高精度空氣靜壓軸系,配置進口高精度傳感器,可測量工件的圓度、同軸度、同心度、垂直度、圓平面度誤差等參數,并能進行諧波分析,可廣泛應用于汽車、摩托車、機床、軸承、油泵油嘴等行業。
技術指標 Technical indicators
1、主軸精度:
徑向跳動:(0.025+0.0003H)μm;(H--測頭至工作臺面距離mm);
軸向竄動:0.025μm;
2、工作轉臺直徑:200mm;
3、可測工件最大直徑(外徑):430mm;
4、可測工件最大高度:700mm;
5、工作臺最大承載重量:40Kg(特殊訂貨可達到90kg);
6、回轉速度:5rpm;
7、傳感器:進口杠桿式電感傳感器;
8、線性范圍:±200μm;
9、測量力:40mN;
10、儀器最小讀數:0.001μm;
11、圓度評定方法:LSC、MZC;
12、濾波器:高斯濾波器;
13、截止頻率:1-15upr 1-50upr 1-150upr 1-500upr,亦可手動設定其它值;
14、電源:220V/50Hz;
15、氣源:0.4±0.035 MPa;
16、儀器凈重:100kg;
17、儀器毛重:150kg;
18、儀器外形尺寸:1600mm×500mm×720mm;
19、包裝外形尺寸:1400mm×1000mm×1127mm;
標準配置 Standard configuration
1、主機
2、高精度傳感器
3、轉臺
4、氣體調壓閥
5、計算機
6、打印機
選配附件 Optional accessories

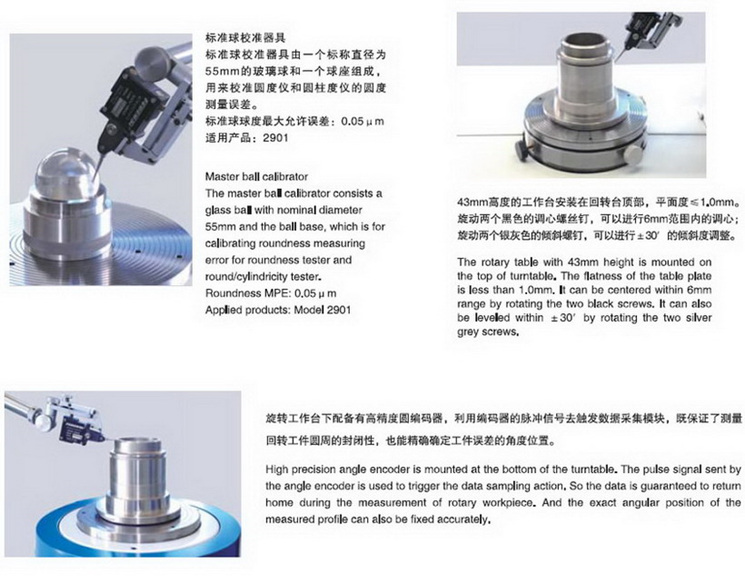

● 標準半球
● 橢圓校準器具
● 偏心與傾斜調整工作臺
● 可根據用戶要求定制夾具、卡盤
● 可根據用戶要求定制傳感器測針
● 冷凝式空氣干燥過濾器
● 工作臺
