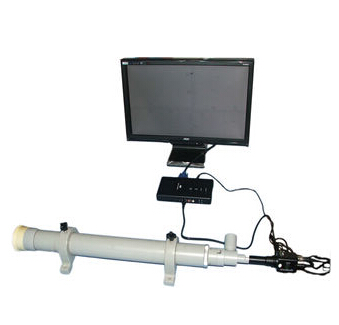

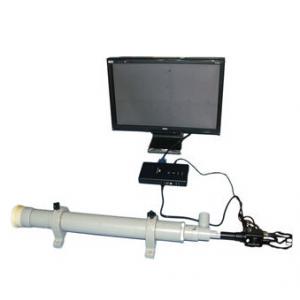

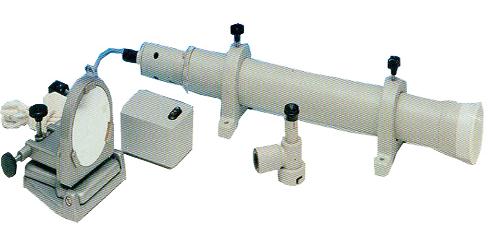

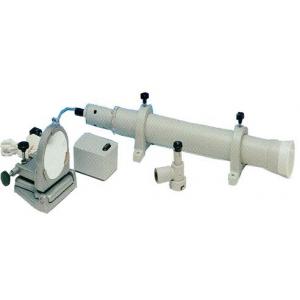

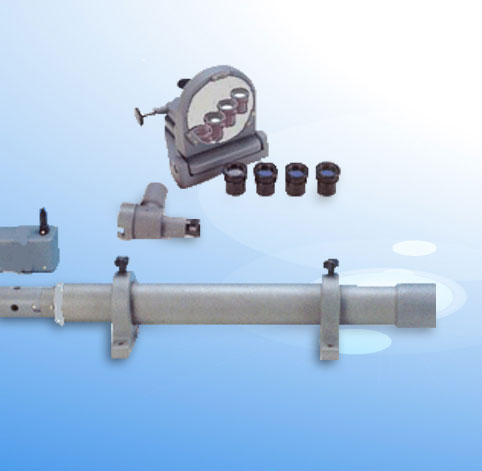

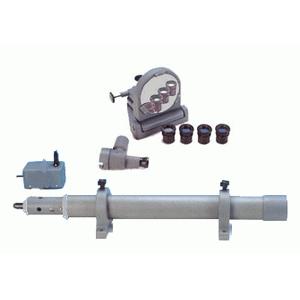

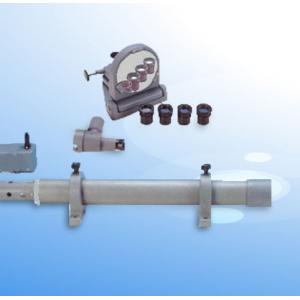

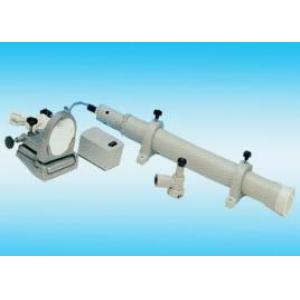

HC-550型 高精度精密平行光管
產品簡介 Product introduction
該儀器可投出一組平行光,或?qū)⒎謩澃鍒D像以平行光投出,可用于提供平行光目標、測定鏡組的焦距、鑒別率、及成像質量等;也可用于檢測多個光學系統之間的平行度。
平行光管是通過它取得來自無限遠的光束,此光束謂之平行光。是裝校調整光學儀器的重要工具,也是光學量度儀器中的重要組成部分,配用不同的分劃板,連同測微目鏡頭,或顯微鏡系統,則可以測定透鏡組的焦距,鑒別率,及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直的工件上,用附配于光管的高斯自準目鏡頭,通過光管上的高斯目鏡觀察,可以進行運動工件的直線性檢驗。
應用領域 Application fields
平行光管主要是通過它可以取得來自無窮遠的光束,此光束即所謂平行光。平行光管是裝校調整光學儀器的重要工具之一,也是光學量度儀器中的重要組成部分,自己用不同的分割板,連同測微目鏡頭,或顯微鏡系統,則可以測定透鏡或透鏡組的焦距,鑒別率及其他成象質量。
工作原理 Working principle
將附配的調整式平面反光鏡固定于被檢運動直的工件上,用附配于光管的高斯自準目鏡頭,通過光管上的高斯目鏡觀察,可以進行運動工件的直線性檢驗。光源發出的光經聚光鏡會聚與分光板反射后均勻照亮分劃板。當分劃板位于物鏡的焦面上時,分劃板的像在物鏡像空間的無窮遠處,即由平行光管發出的光是平行光束。
技術指標 Technical indicators
1、平行光管:
焦距(名義值)550mm
口徑 55mm
相對孔徑 1:10
2、高斯目鏡:
焦距 44mm
放大倍數:5.7倍
3、儀器外型尺寸:680×150×135mm
4、儀器重量:7.5KG
5、總重量:12KG
標準配置 Standard configuration
編號
配件
規格
數量
備注
1
平行光管
1
2
物鏡罩
1
3
備用燈泡
6V2.1W
1
4
變壓器
220/6V
1
5
木箱
2
6
分劃板
1
7
星點板
1
8
2號鑒別率板
1
9
3號鑒別率板
1
10
玻羅板
1
附線距實測值表1張
11
高斯自準直目鏡
1
12
調整式平面反射鏡
1
13
說明書
1
14
合格證
15
保修卡
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定,做測件與儀器中間不得有抖動的氣流,如通風口、暖氣片、電烙鐵、臺燈、人體溫度等,應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡,觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡,該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差,提高儀器精度。一般取3~5次。
保養維護 Maintenance
1、該儀器系精密光學儀器,應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心,防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能,除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸,應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋,若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
