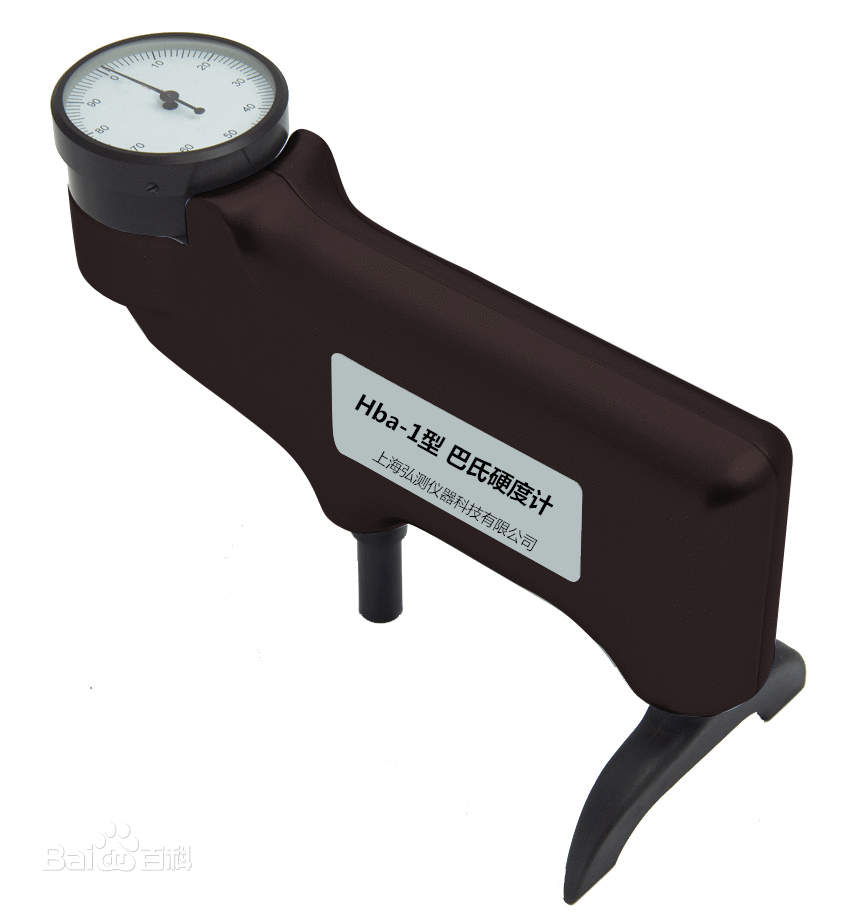

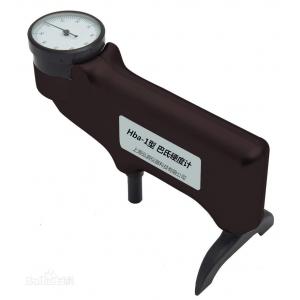

Hba-1型 巴氏硬度計
產(chǎn)品簡介 Product introduction
巴氏硬度計（巴克爾硬度計）是一種壓痕硬度計，它以特定壓頭在標(biāo)準(zhǔn)彈簧力的作用下壓入試樣，以壓痕的深度確定試樣的硬度。巴氏硬度計有100個刻度，每個刻度代表壓入0.0076mm的深度?？蓽y量的材料：鋁、鋁合金、軟金屬、塑料、光纖、消防梯、復(fù)合材料、橡膠或皮革、玻璃鋼等。
應(yīng)用范圍 Applications
巴氏硬度計主要用于測試鋁及鋁合金。測試鋁型材、板材、管材、棒材及鋁合金鑄件、鍛件、機(jī)械加工零件，測試超厚鋁合金材料及組裝后的鋁合金制品（例如鋁合金門窗、幕墻、消防梯等）。相關(guān)標(biāo)準(zhǔn)：ASTM B648《巴柯爾硬度計測量鋁合金硬度的試驗(yàn)方法》。
巴氏硬度計的另一主要應(yīng)用是用于測試玻璃鋼（玻璃纖維增強(qiáng)塑料）和硬塑料。大部分玻璃鋼制品的產(chǎn)品標(biāo)準(zhǔn)中都要求測試巴氏硬度。相關(guān)標(biāo)準(zhǔn)：GB/T3854—2005《增強(qiáng)塑料巴柯爾硬度試驗(yàn)方法》、ASTM D2583—07《巴氏硬度計測量硬塑料壓痕硬度的試驗(yàn)方法》。
巴氏硬度計的改進(jìn)型935—1、936—1可用于測試很軟的金屬、軟塑料、皮革、橡膠、木材等。
工作原理 Working principle
巴氏硬度計（巴柯爾硬度計）是一種壓痕式硬度計，它以特定壓頭在標(biāo)準(zhǔn)彈簧的壓力作用下壓入試樣表面，以壓痕的深淺表征試樣硬度的高低。巴氏硬度計有100個分度，每個分度單位代表壓入0.0076mm的深度。壓入越深，讀數(shù)越高，材料越軟。
巴氏硬度公式為：
HBa=100-L/0.0076
式中:HBa—巴氏硬度符號； L —壓痕深度（mm）； 0.0076—單位硬度值代表的壓痕深度（mm）
性能特點(diǎn) Performance characteristics
1、一種輕便的壓痕式硬度計。
2、 單手操作，無需使用經(jīng)驗(yàn)，在任何場合，只要伸手可及，均可測試。
3、測量范圍寬:從很軟的純鋁到特別硬的鋁合金均可測試，有效測量范圍相當(dāng)于布氏硬度25~150HBW。
4、應(yīng)用面廣:相當(dāng)于美國型號934-1型,可用于測試鋁及鋁合金、銅及銅合金、玻璃鋼、硬塑料等。
5、靈敏度高:儀器有100個刻度，靈敏度遠(yuǎn)高于鋁合金行業(yè)常用的韋氏硬度計。
6、無需支撐:只接觸試樣一側(cè)即可測試，無需移動或支撐試樣，適于超大、超厚工件及組裝件。
7、符合中國標(biāo)準(zhǔn)GB/T3854-2005，美國標(biāo)準(zhǔn)ASTM B648-2000。
技術(shù)指標(biāo) Technical indicators
1、壓針： 26°截頭圓錐，端面直徑0.157mm
2、量程： 0~100HBa，相當(dāng)于25~150HBW
3、分辨率： 0.5HBa
4、示值誤差：硬度范圍42~52HBa ±2HBa
硬度范圍84~88HBa ±1HBa
5、重復(fù)性誤差：硬度范圍42~52HBa ±2HBa
硬度范圍84~88HBa ±1HBa
6、重量： 0.5kg
7、外觀尺寸： 15cm*9cm（長*寬）

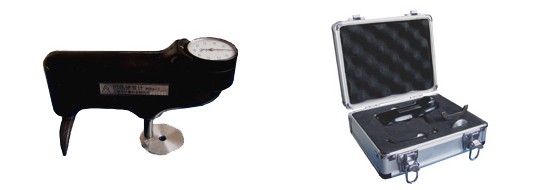

8、鋁合金包裝箱：21cm*16cm（長*寬）
使用方法 Use
測量硬度時，應(yīng)將壓針尖端與硬度計之腳置于被測表面的同一平面上。為保證讀書精確，應(yīng)確保當(dāng)前壓針尖端周圍1.6mm以內(nèi)沒有沒有以前壓針留下的壓痕。對于0.79mm厚度的校正片，不得在兩面取得整數(shù)。在舊壓痕上取得的讀數(shù)會影響讀數(shù)精度，因此，應(yīng)提供充足的合適的校正片。
將硬度計手柄用力并小心的壓下，觀察指示器讀數(shù)，注意讀數(shù)的峰值，對于較軟的材料的峰值會有一些下落，這是正常的，是由被試材料的性質(zhì)決定的。作為一般規(guī)則，推薦的測量次數(shù)應(yīng)該隨著被測材料的變軟而增加。
壓針必須保持與式樣表面垂直。為保證垂直，硬度計的支腳必須與壓針尖端在同一平面上。支腳的兩個平面必須接粗同一表面。不同規(guī)則的樣式應(yīng)安裝在一個卡具內(nèi)以保證維持垂直。對于扁平形狀的物體，可在硬度計殼體與支腳間適當(dāng)加墊以適應(yīng)式樣的厚度。如果壓針與表面不垂直，則讀數(shù)就不準(zhǔn)確。
保養(yǎng)維護(hù) Maintenance
硬度計是精密儀器，在任何時候手持時多要小心。硬度計顯示器的指針在不使用時應(yīng)指示“0”。
壓針的尖端被精確地加工到非常小的尺寸，使用時非常小心，防止損壞。在壓針與被測表面接觸時要避免滑動或擦傷，如果壓針損壞則應(yīng)更換。
注意事項 Precautions
不要嘗試將已損壞的壓針重新打磨！壓針的結(jié)構(gòu)尺寸決定了讀數(shù)的精度，如重新打磨會產(chǎn)生誤差。為檢查壓針的狀態(tài)，首先應(yīng)目視檢查是否損壞，然后將硬度計置于一個硬而平的表面上，在壓針下放置適當(dāng)?shù)男Ｕ?，小心平穩(wěn)的壓下硬度計的手柄，避免壓針滑向一邊，指示器上的讀數(shù)應(yīng)在校正片標(biāo)示值的范圍內(nèi)。如果不是，應(yīng)參見下面的校正步驟校正硬度計。
honc17
honc17
