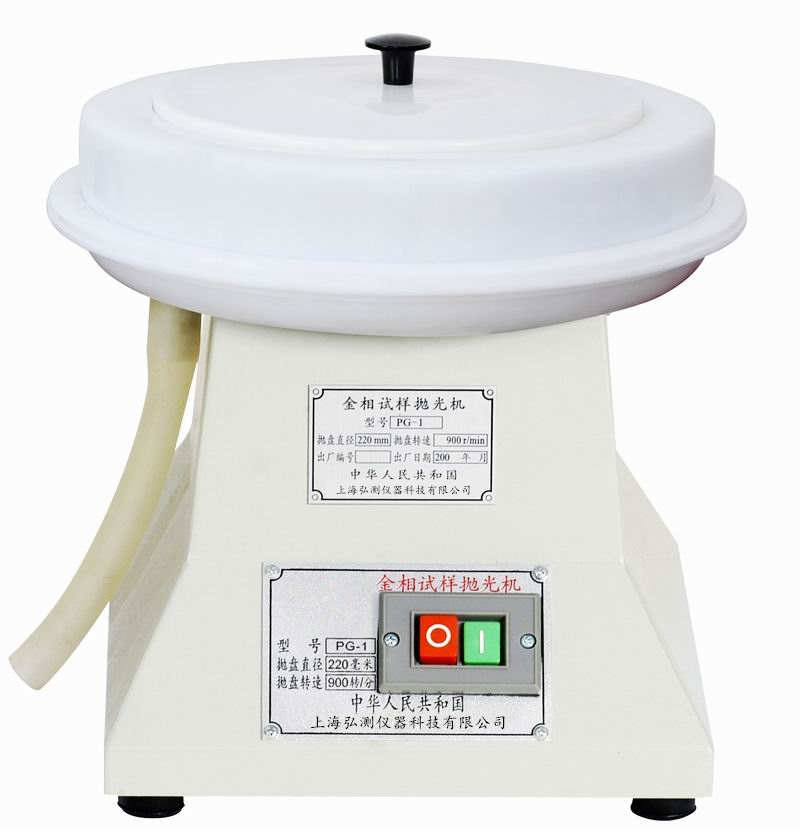

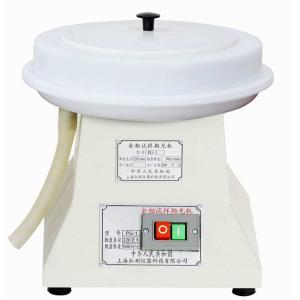

PG-1型 單盤臺式金相試樣拋光機（380V、230mm）
產品簡介 Product introduction
本機是一種高效能的設備，它利用各種不同粒度的耐水研磨金相砂紙及拋光織物，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光，供在顯微鏡下觀察與測定金相組織。
PG-1型 單盤臺式金相拋光機，在金相試樣制備過程中，試樣的磨光與拋光是兩項非常重要的工序，通常是采用金相試樣預磨機和金相試樣拋光機兩種設備來完成，為適應我國工業和科技發展的需要，結合用戶的使用要求，我公司新設計研發了PG-1型 單盤臺式金相拋光機。它具有傳動平穩、噪音小、操作、維修方便等優點。該機的拋光盤直徑和傳遞功率均大于同類產品，能適合更多種材料的拋光要求。
工作原理 Working principle
金相拋光機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、手動操作方式；
2、塑鋼機身；
3、單盤單控，定速控制；
4、手動獨立冷卻系統；
5、超靜音，安全穩定；
6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；
7、轉速穩定，不抖動；
8、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
9、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 臺式單盤 |
| 2 | 磨盤控制 | 單盤定速 |
| 3 | 磨拋方式 | 手動 |
| 4 | 拋光盤直徑 | Φ230mm |
| 5 | 磨盤轉速 | 900r/min，1400r/min（定制） |
| 6 | 制樣時間 | 人為控制 |
| 7 | 冷卻系統 | 手動水冷 |
| 8 | 電動機 | YS7116 0.2kW 380V/220V 50Hz |
| 9 | 外形尺寸 | 325mm*325mm*320mm |
| 10 | 電源 | 380V（可選220V）/50HZ |
| 11 | 重量 | 15KG |
標準配置 Standard configuration
1、主機：一臺
2、拋光盤：一只
3、專用金相拋光絨布：兩張
4、電源線：一根
5、出水管：一根
6、隨機文件：一套
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
