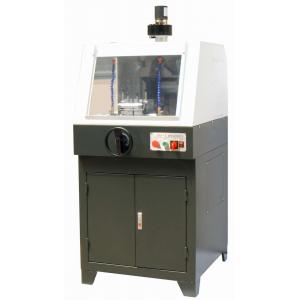

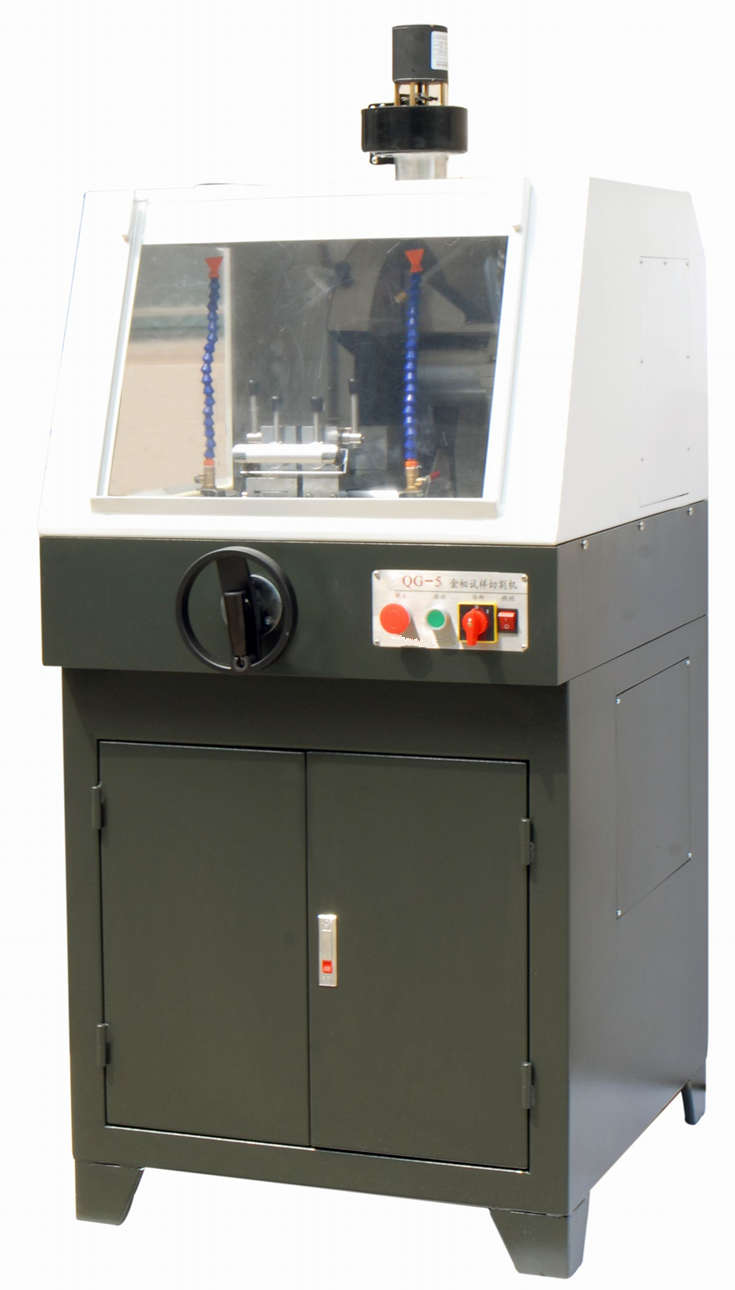

QG-5型 金相試樣切割機（100mm）
產品簡介 Product introduction
QG-5型 金相試樣切割機，此機的工作臺面基本采用了不銹鋼材料，裝夾的夾具也采用了進口技術制造。
本機主要用來切割圓柱體和多角形及有凸臺等不規則的一般金相試樣材料，該機是采用雙罩殼全封閉結構和雙快速加緊機構?？杀ＷC在絕對安全狀態下進行切割試樣，該機裝置有前后拖板，進給速度可操控。為避免在切割中因過熱而燒傷試樣材料的組織，該機配有強冷卻系統，可避免試樣在切割時表面的微燒傷，可增大切割截面，具有操作使用維護保養方便等優點，是切割不規則試樣的設備。
本機可適用于金相、巖相試樣材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并附有冷卻水箱（環保型），可使配置好的冷卻液循環使用，可延長使用壽命和操作保養等方便，該機的內殼罩、鉗口和共走臺面等主要零部件采用不銹鋼材料制成，是切割試樣的設備。
工作原理 Working principle
QG-5型 多功能金相試樣切割機，砂輪主軸在砂輪架軸承座里，電動機連接三角皮輪的傳動而獲得有效轉速，主輪的擺動被切割的樣件處在有效的位置，搖臂的擺動完成切割動作，工作臺面上的快速夾緊裝置，壓桿可前后移動，使用方便，夾緊裝置可自由拆卸、清洗，工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。配有冷卻水箱專供儲存冷卻液,切忌使用自來水作為冷卻液。
對巖石、陶瓷等試樣的切割，必須使用金剛石砂輪片才可切割(金剛石砂輪片需特殊訂貨)。
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視
■ 超大切割室，簡易切割方式
■ 手動切割方式
■ 按鍵式控制系統，手動控制切割速度
■ 封閉式切割，開機保護功能
■ 雙通道冷卻系統，避免試樣塊燒
■ 主機、冷卻系統一體式
技術指標 Technical indicators
切割室外殼 | 塑鋼 |
最大切割直徑 | 100mm*120mm |
有效進刀深度 | 100mm |
進刀深度跟蹤 | 手動 |
切割片規格 | （300-350）X（2-3）X32mm |
切割方式 | 手動 |
送給方式 | 手動控制 |
切割速度 | 手動控制 |
復位方式 | 手動 |
冷卻系統 | 內置循環水冷系統；自動（水冷2通道） |
水箱容量 | 60L |
主軸轉速 | 2800r/min |
電機功率 | 4.0KW |
機臺形式 | 落地式（立地一體式） |
| 加持臺形式 | 固定式 |
外形尺寸 | 760mmX850mmX1400mm |
電源 | 380V/50HZ |
重量 | 380KG |
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
