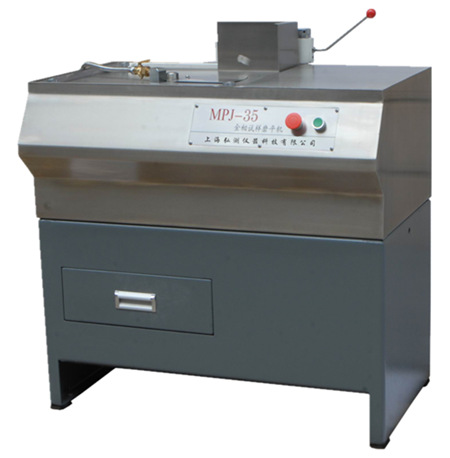

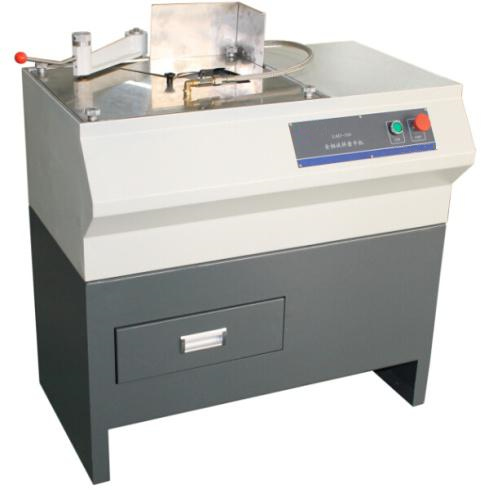

MPJ-35型 單盤柜式金相試樣磨平機（1450r/min、350mm）
產品簡介 Product introduction
在金相試樣制備過程中，經切割后的試樣表面或未加工試樣表面均比較粗糙和不平，為能提高試樣的制備質量和工效，可先將試樣的切割面在磨平機上磨平后再進行預磨和拋光工作。
MPJ-35型 單盤柜式金相試樣磨平機（1450r/min、350mm），是本公司根據用戶要求新設計制造的一種新型磨平機，是用于經切割后的試樣表面或未經加工的試樣表面進行粗磨工序，可提高試樣的制備質量和工效。該機的磨削是采用濕式磨削，可大大降低磨削時砂塵飛揚污染，并該機的上半截均由不銹鋼材料制成，具有外形新穎美觀，經久耐用，操作使用方便，安全可靠易維護保養等優點。也是國內獨樹一幟，是試樣制備的較佳設備。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有1個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、單盤單控，可無人值守操作；
2、塑鋼機身；
3、定速1450r/min；
4、獨立冷卻系統；
5、砂輪磨平系統；
6、適用于巖相標本、金相試樣的磨平工序。
巖相：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
金相：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都較為適用。
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 柜式單盤、塑鋼機身 |
| 2 | 磨盤控制 | 單盤單控 |
| 3 | 磨拋方式 | 手動 |
| 4 | 控制方式 | 按鍵控制轉速 |
| 5 | 砂輪盤直徑 | Φ350mm |
| 6 | 砂輪盤規格 | Φ350mm*40mm*40mm |
| 7 | 磨盤轉速 | 1450r/min |
| 8 | 制樣時間 | 人為控制 |
| 9 | 冷卻系統 | 單通道水冷 |
| 10 | 電動機功率 | 3.0KW |
| 11 | 外形尺寸 | 900mm*600mm*950mm |
| 12 | 電源 | 380V/50HZ |
| 13 | 重量 | 230KG
|
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 砂輪盤 | 一只 |
3 | 防塵蓋 | 一只 |
4 | 磨平裝置 | 一套 |
5 | 控制系統 | 一套 |
6 | 電源線 | 一根 |
7 | 進水管 | 一根 |
8 | 出水管 | 一根 |
9 | 隨機文件 | 一套 |
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
