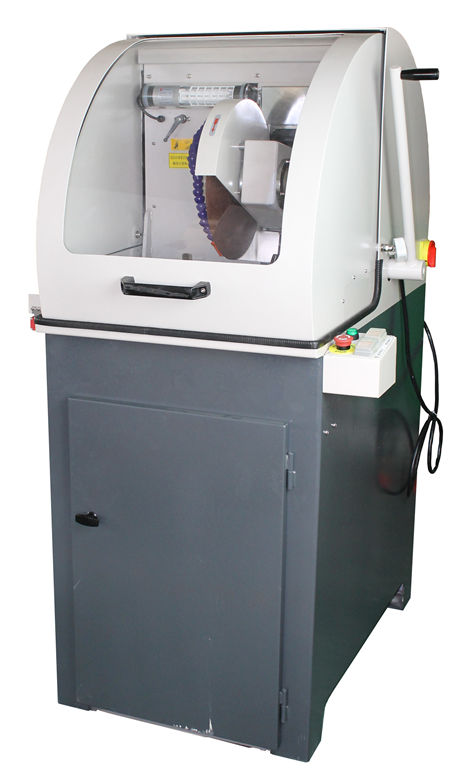

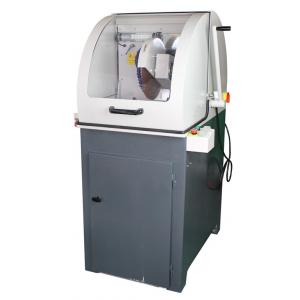

HonCUT-450A型 大型金相試樣切割機（立式、110mm）
產品簡介 Product introduction
HonCUT-450A型 大型金相試樣切割機（立式、110mm），可適用于金相，巖相材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并付有冷卻水箱（環保型），可使配置好的冷卻液作循環使用，為延長使用壽命和操作保養等方便。該機的內殼罩，鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，是切割試樣的備。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康模蚨x擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
金相切割機主要用于金相試樣的截取和各種材料的下料、切口等，在冶金、汽車、航空航天等制造業中應用廣泛。
本機是依據安全、環保的原則而設計制造的一種立式大型金相切割機，適用于切割各種金屬、非金屬材料的試樣，以便觀察材料金相、巖相組織。本機運轉穩定、噪音低、操作簡便、使用安全，是實驗室制作固體材料試樣必備的設備之一。
應用范圍 Applications
● 黑色金屬，有色金屬；
● 鑄件，熱處理工件，鍛件；
● 半導體，陶瓷（需配金剛石切割片）；
● 其他材料；
工作原理 Working principle
本機是由切割系統，冷卻系統，照明系統，清潔系統等組成。設備上部完全被可開合的防護罩蓋住，防護罩前面是一個超大的觀察窗，配合高亮度照明系統使用操作者隨時掌握切割過程。右側設計科學的手動切割拉桿設計使切割大型工件非常輕松自如。帶凹槽的鑄鐵工作臺配合虎鉗可以勝任各種異形工件的切割。超強的冷卻系統使工件在切割時不會燒傷，冷卻水箱安放在設備底座里面，水箱里面有過濾網，便于收集殘?jiān)鼜U屑。門式安全開關以及防爆護罩保障了操作人員的安全。
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視窗；
■ 超大切割室，簡易切割方式；
■ 手動切割方式；
■ 按鍵式控制系統，手動控制切割速度；
■ 全封閉式切割，開機保護功能；
■ 自動雙通道冷卻系統，避免試樣塊燒；
■ 主機、冷卻系統一體式；
■ 全部使用優質電器，低壓控制，安全可靠；
■ T型工作臺，雙快速夾緊夾具，有利于夾持各種異型工件；
■ 大視野防爆觀察窗及配備獨立照明系統，采用防腐蝕、阻燃的玻璃增強塑料材料的機罩能更好的降低噪音，并充分保證操作者的安全 ；
■ 鉗口和工作臺面等主要零部件均采用不銹材料制成，使用壽命長。
技術指標 Technical indicators
切割室外殼 | 塑鋼（防護式） |
最大切割直徑 | 110mm |
有效進刀深度 | 120mm |
進刀深度跟蹤 | 手動 |
切割片規格 | 350X2.5X32mm |
切割方式 | 手動 |
送給方式 | 手動進給；（下壓直切式 ） |
切割速度 | 手動控制 |
復位方式 | 手動 |
冷卻系統 | 內置循環水冷系統；自動（水冷2通道） |
水箱容量 | 80L；帶磁性過濾系統 |
主軸轉速 | 2800r/min |
電機功率 | 4.0KW；高端防水型電機 |
機臺形式 | 立式 |
| 加持臺形式 | 固定式 |
| 切割臺尺寸 | 400mmX300mm |
外形尺寸 | 1060mmX1450mmX1650mm |
電源 | 380V/50HZ |
重量 | 460KG |
標準配置 Standard configuration
1、主機 1套
2、切割片 1片
3、水管 1根
4、電源線 1只
5、扳手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
