HCColla型 高精度雙軸光電自準直儀

 產品簡介   Product introduction

---

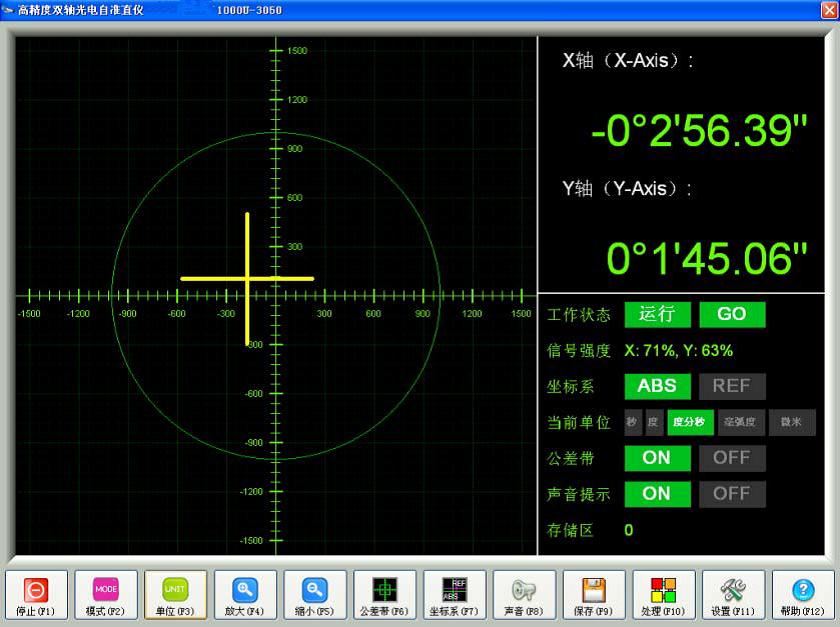

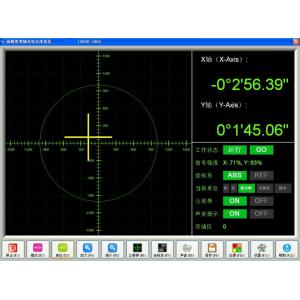

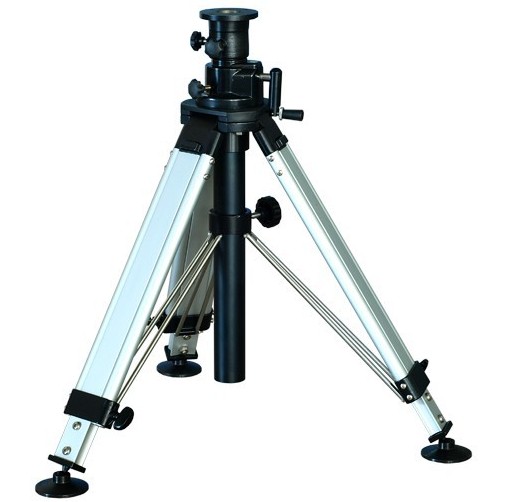

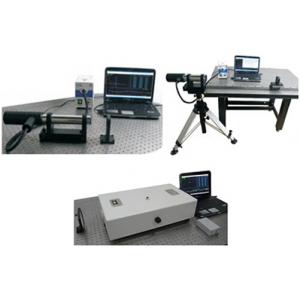

HCColla型 高精度雙軸光電自準直儀采用光學自準直原理設計，結合半導體發光元件及線掃描CCD成像技術，通過內部嵌入式處理器進行高速實時信號處理，可同時對大范圍二維角度獨立進行精密測量；全系列準直儀產品均采用了電子目鏡技術，去除了傳統目鏡瞄準結構，找準直觀且方便，配合專用激光找準附件，可進行長達30米的測量距離。

本機采用高精度面陣探測器，軟件界面可顯示光學目標的真像，無測試盲區及偽分辨率等問題。儀器在光學、機械設計制造及軟件算法方面都力求精益求精，使其在測試精度、分辨率、靈敏度及穩定性方面達到較高水平。

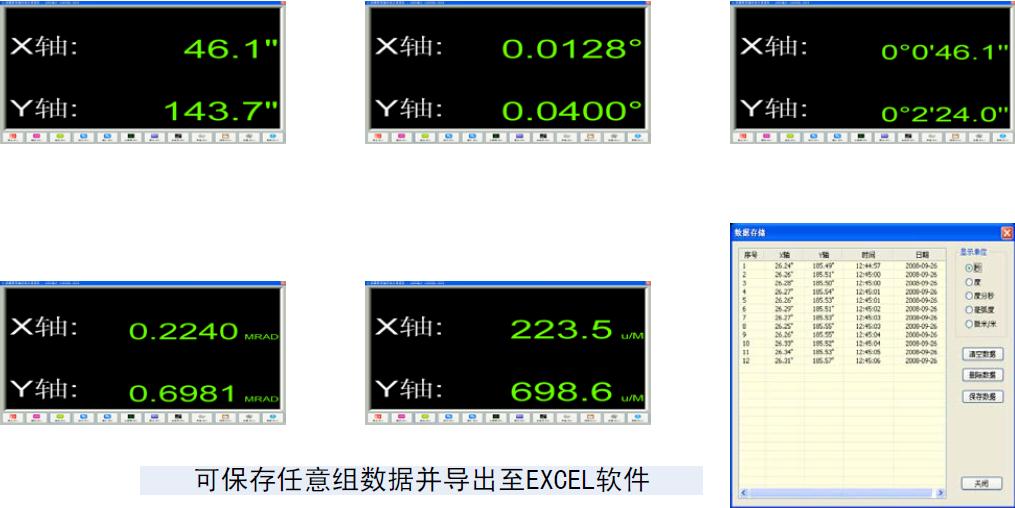

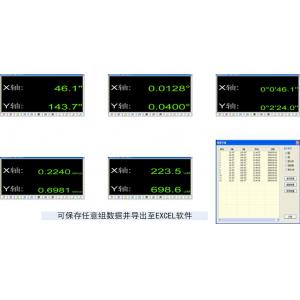

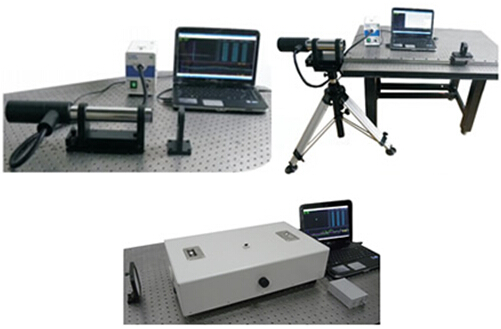

該款儀器在測量模式上具有強大的功能，包括：高速不限時在線連續測量保存模式、全屏調試模式、SPC數據實時分析、測試數據自動保存等功能，可以同時鎖定、跟蹤、測量多達200個光學目標。

儀器基礎的功能是測量光束微小角度的偏轉，基于該角度量在各個領域衍生出多種測試功能，如：轉臺定位精度檢定、轉臺回轉精度檢定，導軌直線度、垂直度、平面度測量，光束方向調校以及光學儀器的光學零件裝調等，目前此款儀器在計量檢定、精密光學、精密機械以及航天、航空、造船等眾多領域都有廣泛應用。

每一臺出廠的HCColla型 高精度雙軸光電自準直儀均經過獨立的裝配和調校，校準參數保存于光電讀數頭內，以保證每一個產品的質量和精度，通過選配相應的機械、光學附件及應用測量軟件模塊，本機可廣泛地用于工業生產、裝配、質量檢測、計量、科研等各種測量領域。

 應用范圍   Applications

---

本機適合于要求更高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。



 應用領域   Application fields

---

1、實驗室基準角度器具;

2、精密旋轉臺檢測;

3、航空航天;

4、光學產品裝配及調整;

5、精密機械安裝定位;

6、計量機構;

7、機械產品直線度、平面度、垂直度、平行度等精度保障;

8、物理及光學實驗室;



 性能特點   Performance characteristics

---

 1)   雙軸同時測量

    2)   大視野電子目鏡技術

    3)   高分辨率面陣探測器

    4)   同時鎖定、跟蹤、測量多達200個目標

    5)   USB2.0數據接口、計算機實時處理



技術指標   Technical indicators

---

技術參數（光學）

類型\指標		HCEXP 1020	HCPRO	HCSTD	HCEXP	HCMAT
分辨率（秒）		0.005	0.005	0.005	0.01	0.02
重復性（秒）		0.01	0.02	0.03	0.05	0.1
精度（秒）	±20"內	0.05	0.1	0.15	0.2	0.3
	±600"內	0.1	0.15	0.2	0.3	0.5



技術參數（機械）

類型指標	HCEXP	HCMAT
分辨率（μm）	0.02	0.03
重復性（μm）	0.2	0.2
精度（μm）	0.3	0.5
備注：以上技術參數均使用300mm橋板標定。

生產規格（光學/機械）

類型\指標	150mm	200mm	300mm	500mm
EXP1020			√
PRO			√	√
STD		√	√	√
EXP	√	√	√
MAT	√	√	√
有效孔徑	Ф23	Ф20	Ф32	Ф60
視場（X〞/Y〞）	4600〞/3400〞	3300〞/2500〞	2400〞/1800〞	1300〞/970〞
備注：針對特殊要求，可提供定制測試方案。



 標準配置   Standard configuration

---

1、  主機

2、  反射鏡

3、  電源

4、  隨機文件

 注意事項   Precautions

---

1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。

2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。

3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。

4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。

5、儀器的二維測微器，供用戶在觀察時使用。

6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。

 保養維護   Maintenance

---

1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。

2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。

3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。

4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。

5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。

6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。

7、儀器使用完畢后，宜放在干燥、低溫處。

8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。

9、儀器應定期維護檢測，以保證原有精度。
