2251型 手持式表面粗糙度測量儀
產品簡介 Product introduction
本儀器是評定零件表面質量的手持式表面粗糙度儀?？蓪Χ喾N零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面及軸承滾道等，實現了表面粗糙度的多功能精密測量。
本儀器是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。

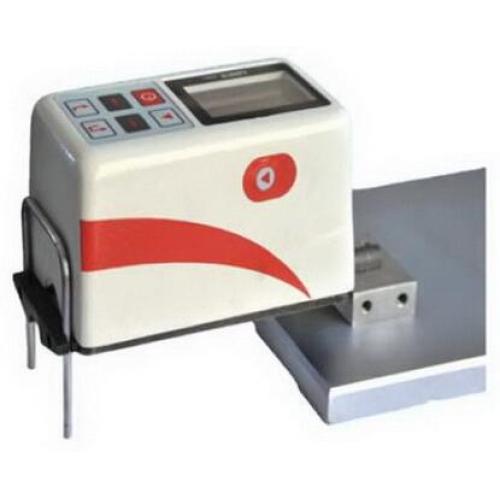

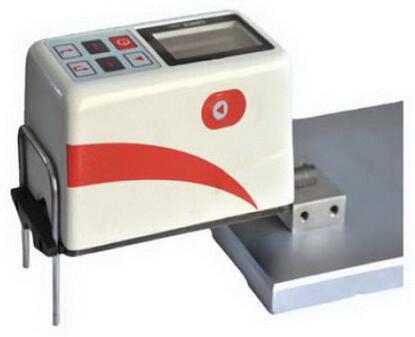

2251型 手持式表面粗糙度測量儀，是集傳感器，驅動系統和數據采集計算模塊于一體的表面粗糙度測量儀；可以去除電源連接，即可在生產現場進行工件表面的粗糙度測量；特別適合機械加工企業在加工現場和車間檢驗臺上使用。本機具有體積小，高精度，測量快，易攜帶等優點，可以握在手中對各種不同規格工件進行表面粗糙度測量；也可以加裝附件，安裝在精調平臺上進行測量。

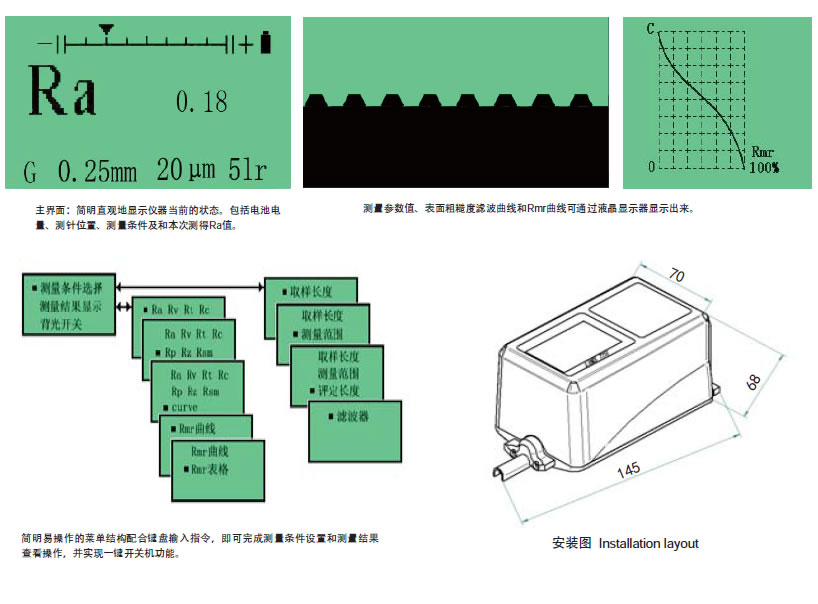

本機適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
1、粗糙度測頭采用高精度電感傳感器，測量值穩定精確。
2、可選配曲面?zhèn)鞲衅鳒y量凹凸面粗糙度，小孔傳感器測量內孔粗糙度。
性能特點 Performance characteristics
■ 高精度電感傳感器
■ 可測量顯示9個粗糙度參數
■ 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
■ 機電一體化設計，體積小，重量輕，使用方便
■ 高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時
■ 本機符合GB/T3505-2000標準
■ 標準RS232接口，可與PC機通訊
■ 選配曲面?zhèn)鞲衅鳒y量曲面的粗糙度，小孔傳感器測量內孔的粗糙度
■ 選配溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度
■ 菜單操作方式
■ 傳感器觸針位置指示
■ 帶存儲功能的自動關機
技術指標 Technical indicators
1、執行標準：按GB/T3505-2000 觸針式表面粗糙測量儀校準規范最高檔；
2、測量原理：觸針式，電感傳感器；
3、測量范圍：觸針最大位移：100um；
Rt≤80um；Ra：0.05um-8um；
4、示值誤差：Ra≤±10%；
5、最小分辨率：0.005um；
6、取樣長度：0.25mm、0.8mm、2.5mm；
7、評定長度：N倍取樣長度；N=3、4、5；
8、數字濾波器：高斯濾波器；PC濾波器；
9、測量量程：20um、80um；
10、測量參數：Ra、Rz、Rp、Rv、Rc、Rq、Rt、Rsm、Rmr……
11、驅動箱滑行速度：0.5、1mm/s；
12、傳感器測針：金剛石圓錐，錐角90°，針尖半徑5um；
13、工作溫度：5-40℃；
14、電源：內置鋰聚合物可充電電池組（1700mAh）；
15、重量：450g；
16、外形尺寸：145mm*70mm*68mm；
標準配置 Standard configuration
1、粗糙度測量儀 主機
2、高精度精密傳感器
3、電源適配器
4、多刻線樣板
5、使用說明書
選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具
● 平口鉗
注意事項 Precautions
1、保養：加強測量儀的維護保養工作，可以保證臺式表面粗糙度測量儀的正常使用和延長儀器的使用壽命。
1）儀器使用環境要求：防塵、防腐蝕性氣體、防震、防止噪聲源的干擾、輸入電源（220V、50Hz）必須要接地良好，并為儀器配備一防塵罩，在不工作時罩住儀器。
2）升降裝置，應注意上油和防銹。
3）可調工作臺與大理石，應始終保持清潔，不影響測量儀的使用。
4）傳感器，其本身是一個非常精細的部件，無論何時，都要確保其頭部針尖的清潔。同時，被測物體上不能有灰和油污。在測量時，應將被測物清洗干凈，再進行測量。并且傳感器要輕舉輕放。尤其傳感器支承部位不能用手按壓以免損壞。
5）儀器在使用前和使用后，都必須認真地做好儀器的清潔工作。以保證測量儀的正常使用。
2、顯示錯誤 “傳感器不在起始位” 解決方法：
（注意：本機輸入電源必須接地完好，否則除了將引起干擾之外，還會造成機殼帶電并導致儀器內部元器件損壞）
1）通電：將220伏電源線、接到+12V電源適配器輸入插座內，輸出線接至USB數據采集合電源輸入插孔內。
2）驅動器電纜：其中15腳插頭接到驅動器輸入插座內； 37腳插頭接到USB數據采集合輸出37腳插座內。
3）立柱電纜：其中 9腳插頭接到大理石立柱頂端輸入插座內.另一端9腳插頭接到USB數據采集合輸出9腳插座內。
4）按放：儀器應該安裝在穩定的基座上避免震動并隔離噪聲干擾源，應有一個防塵干燥及無腐 蝕物質環境，使用計算機應按有關規則進行。
