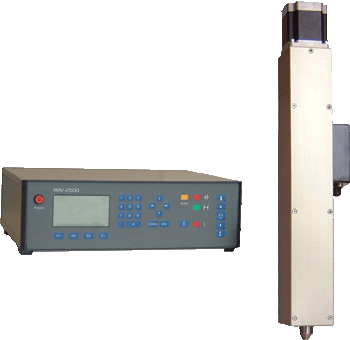

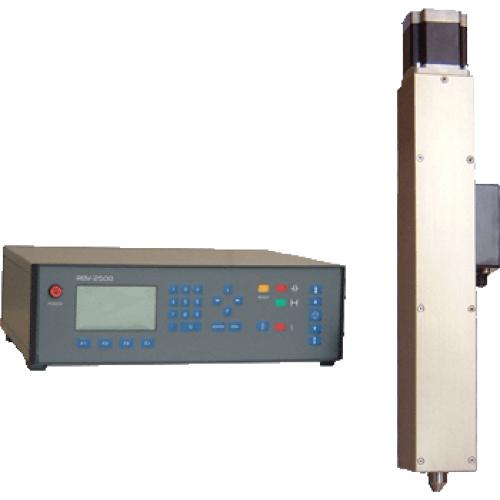

德國BAQ 在線硬度測量儀【布氏、洛氏、維氏】

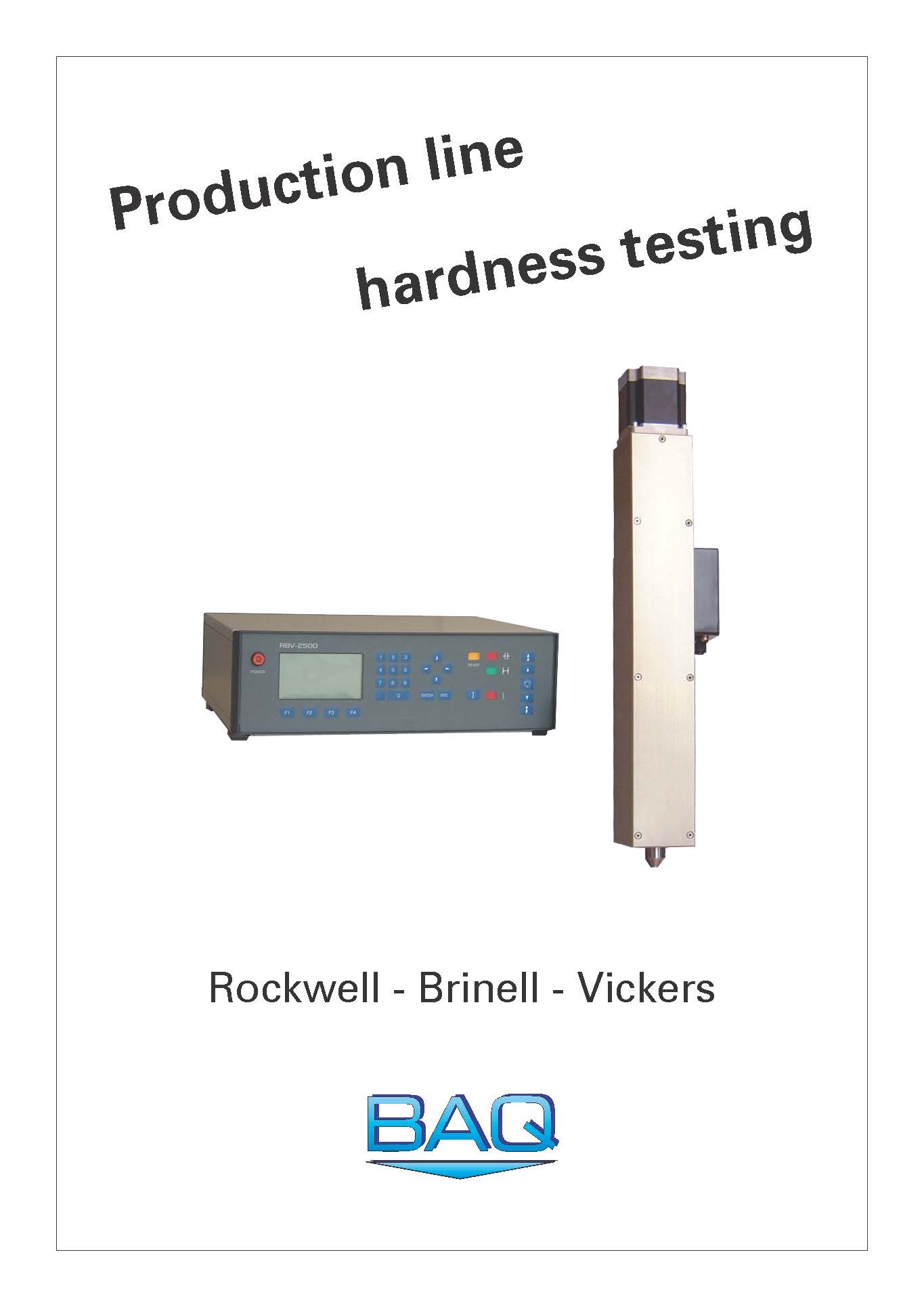

BAQ Production line hardness testing【Rockwell - Brinell - Vickers】
性能特點 Performance characteristics
■ Die Prüfmaschinen sind ausgelegt für produktionsbegleitende und für 100%-Prüfungen bei gr??eren Stückzahlen.
- 該硬度試驗機是專為生產支持以及用于大批量在線100％檢驗。

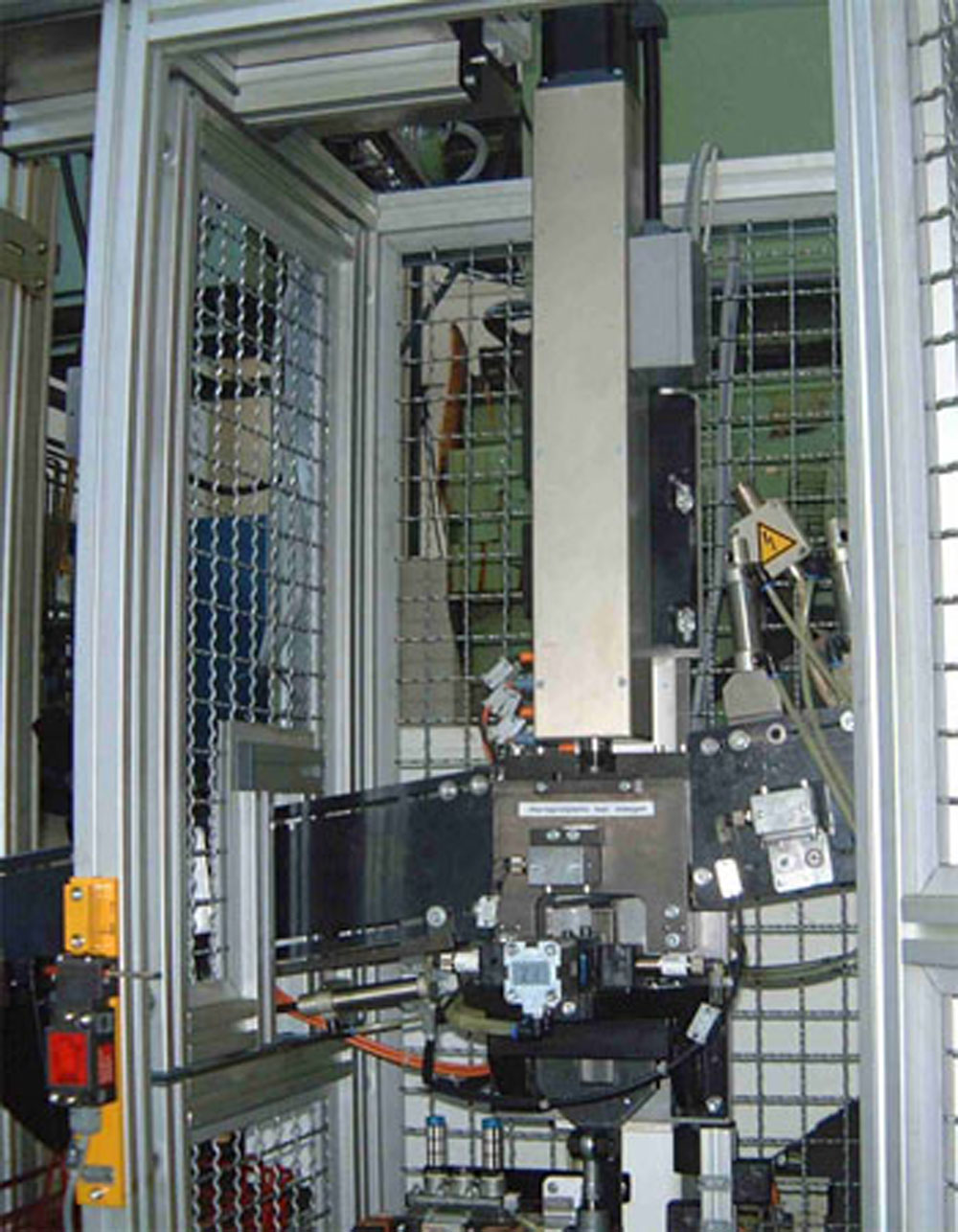

■ Sie k?nnen aufgrund der neuen Bauform problemlos in Fertigungsanlagen integriert werden.
- 本機可以很容易地集成到由于新設計的生產線。
■ Ausführungen für Rockwell-HRC, Brinell (zun?chst 187,5 kg) und Vickers geh?ren zum Programm.
- 本機集成HRC洛氏，布氏（試驗力187.5千克）和維氏硬度的一部分。
■ Jede Prüfmaschine besteht aus dem H?rteprüfmodul und einer abgesetzten Steuereinheit, die im Schaltschrank eingenaut werden kann.
- 每個測試由來自H?rteprüfmo模塊，并可以在控制柜被eingenaut一個遙控器。
■ Da das optische Abmessen der H?rteeindrücke in einer schnellen, automatischen Prüfung nicht sinnvoll ist, verwenden die Brinell- und Vickersmaschinen ein modifiziertes Verfahren, bei dem die Eindringtiefe gemessen wird.
- 由于光學測量以快速，自動測試硬度是不使用布氏和維氏，但其中穿透深度測量的改進方法是有用的。
■ Die Prüflast wird w?hrend der Lastaufbringung st?ndig gemessen und geregelt. Dadurch wird hohe Genauigkeit bei gro?er Messgeschwindigkeit erreicht.
- 該試驗負荷不斷測量和控制負載的應用中。這種高精確度在高測量速度來實現的。
■ Der Messzyklus wird über den Start-Eingang ausgel?st, wenn der Prüfling fertig positioniert ist. Der Zyklus dauert ca. 30 Sekunden. Nach Beendigung wird über den Bereit-Ausgang signalisiert, dass der Prüfling entnommen werden kann. Das Messergebnis wird entsprechend der eingestellten Grenzen bewertet und die Schaltausg?nge entsprechend gesetzt. Der H?rtewert kann über die RS232-Schnittstelle abgefragt werden.
- 測量周期是通過啟動輸入啟動，如果候選人準備好定位。周期大約需要30秒。在完成由準備輸出信號后，該樣品可以被刪除。測量結果在根據所設定的限制被評估并相應地設置開關輸出。硬度值可通過RS232接口進行查詢。

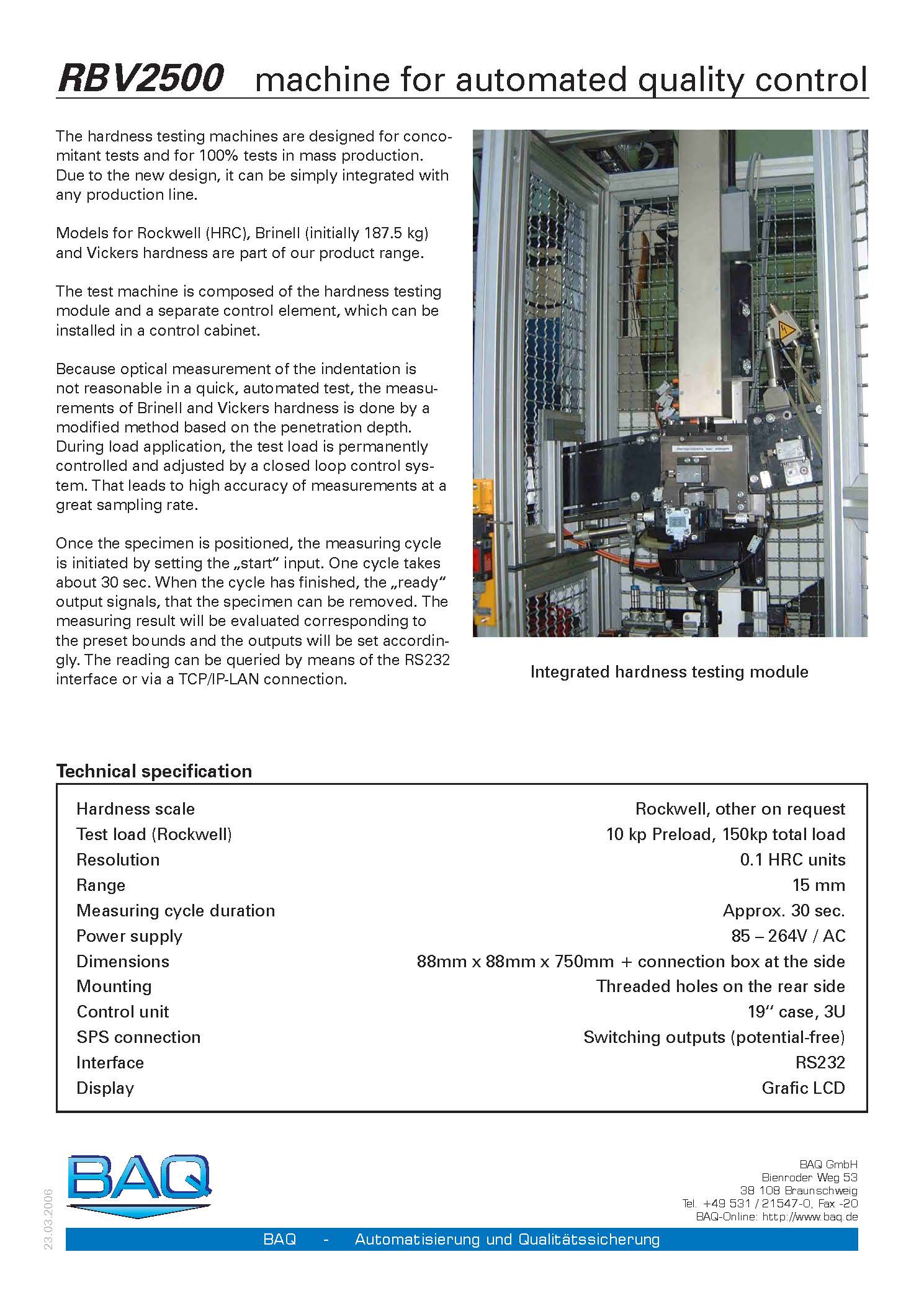

技術指標 Technical indicators
■ H?rteskala：Rockwell C, andere auf Anfrage
■ Prüflast (Rockwell)：10kp Vorkraft, 150kp Gesamtkraft
■ Aufl?sug：0,1 HRC Einheit
■ Hub：15mm
■ Messzyklus：ca. 30s
■ Spannungsversorgung：85 - 264V AC
■ Abmessung：88x88x750mm + seitl. Anschlussbox
■ Montage：Gewindebohrungen auf der Rückseite
■ Steuereinheit：19"-Geh?use, 3HE
■ Verbindung zur SPS：24V Schalteing?nge
■ Schnittstelle：RS232
■ Anzeige：Grafik-LCD
標準配置 Standard configuration
