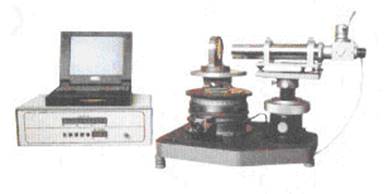

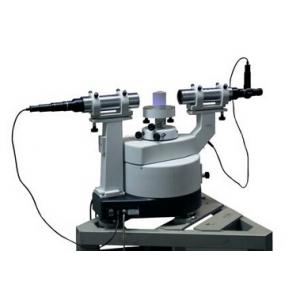

HCJY型 高精度精密測角儀（高精度精密測角系統）
產品簡介 Product introduction
本儀器是將程控差動精密多齒分度臺與光電自準直儀結合，構成高精度角度測量的完備測量系統，可實現0-360°任意角度的自動測量?？捎糜跈z測各種多面棱體、角度塊規、光學棱鏡等高精度角度器件。
本儀器具有測角精度高、操作方便、可實現自動測量等特點。它適用于科研、計量部門的實驗，儀器及機械制造業的角度計量、檢測之用。
性能特點 Performance characteristics
1、可實現0-360°范圍內任意角度的測量，測角精度高
2、多齒分度臺是利用多齒嚙合的平均效應原理，具有較高的分度精度。
3、720齒和391齒進行差動，等效281520齒多齒分度臺，能提供最小到4.6″的角度間隔。
4、差動多齒分度臺的自動分度是通過步進電機的傳動實現的，控制定位精度高。
5、上位機（如計算機）可通過串口發送控制齒盤運動指令，并讀取自準直光管的測量值。
6、公開的通訊協議，儀器提供兩個測量軟件：一般測量和棱體測量。用戶也可根據自己的測量要求，按照通訊協議，編制相應的測量軟件。
7、支持手動測量、自動測量兩種模式，測量速度快，減少人為操作誤差。
8、支持測量數據保存、查看及打印

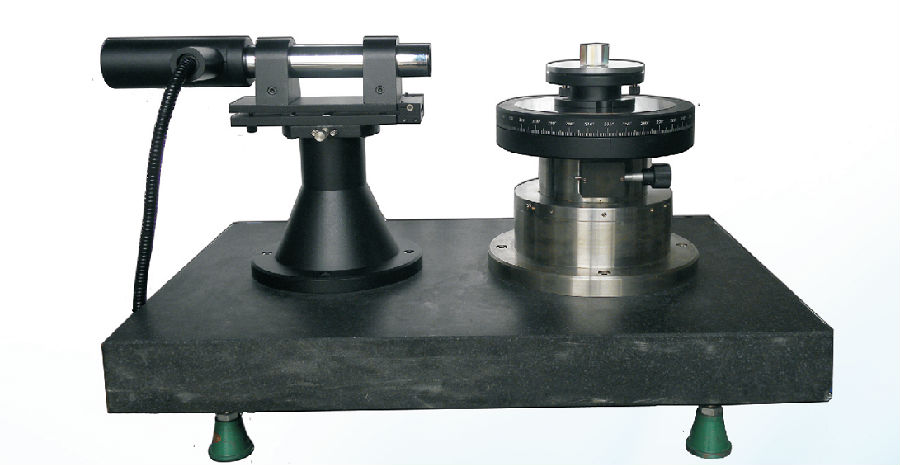

工作原理 Working principle
1、底座
升降工作臺和差動多齒分度臺固定在底座上，底座上的三個底腳螺釘可調節底座的水平角度。
2、自準直光管
自準直儀是基于自準直原理,通過光電瞄準對被測件的角位移進行精密測量，自準直光管中有敏感該位移量的光電傳感器，它將光信號轉換成電信號，再由電箱中的信號處理電路將其轉換成相應的角度值。
3、升降工作臺
升降工作臺可以對自準直光管的上下位置、左右角度、俯仰角度進行調整。
4、差動多齒分度臺
差動多齒分度臺由720齒和391齒齒盤組成，可提供4.6″的分度間隔，自準直光管的測量范圍為±19.99″，因此用差動多齒分度臺的轉角與自準直光管的測量值結合，就可實現0-360°范圍內任意角度的測量。
上下兩個多齒分度臺是在安裝好后分別檢測的，每一臺儀器在供貨時均附有兩個多齒分度臺的檢測數據，它標明了多齒分度臺的個體精度。
5、調平工作臺
調節調平工作臺上的調整螺釘可調節被測件的水平安裝角度。
6、720齒分度臺升降旋鈕
差動多齒分度臺整體被殼體罩住，720分度臺的升降旋鈕伸出，可以手動操作，以便于使用者進行檢測前的調整。
7、電箱
電箱中包括實現差動多齒分度臺自動分度的控制電路和自準直光管的信號處理電路。差動多齒分度臺的角度值和自準直光管的測量值顯示在電箱的面板上。
8、計算機測量軟件
儀器提供兩個測量軟件：一般測量和棱體測量。用戶也可根據自己的測量要求，按照通訊協議，編制相應的測量軟件。
8.1 測角儀（一般測量）
8.2 測角儀（棱體專用測量）
技術指標 Technical indicators
測 量 范 圍
0-360°
最小分辨力
0.01″
最大不確定度測角誤差
0.6″
測角重復精度
0.12″
差動多齒分度臺最小分度間隔
4.6″
自準直光管測量范圍
±19.99″
自準直光管物鏡焦距
860mm
自準直光管物鏡通光口徑
φ48mm
臺面直徑
φ160mm
工作臺承載
10kg
外型尺寸
機械臺體
560*420*500mm
自身重量
80kg
電 箱
134*470*400mm
