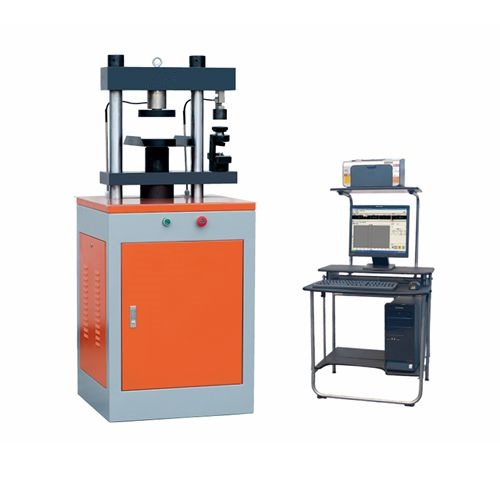

YAW-300E型 微機控制全自動壓力試驗機【電機驅動、絲杠加荷、抗折抗壓】
YAW-300E型 微機控制全自動壓力試驗機【電機驅動、絲杠加荷、抗折抗壓】
產品簡介 Product introduction
弘測公司研制的YAW-300E型 微機控制全自動壓力試驗機【電機驅動、絲杠加荷、抗折抗壓】,伺服電機裝置,超靜音、節能。主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗,也可用于其他材料的抗壓性能試驗。
本機采用伺服電機控制,配有臺灣產滾珠絲桿和減速器及本公司研發的控制系統,使其成為先進的檢測水泥等材料強度的試驗機,增加附具可一機多用,主要用于保溫材料、普通水泥膠砂、油井水泥、鋼球、聚氨酯等材料的抗壓強度。廣泛應用于建筑行業和檢測單位。
本系列產品的國家計量檢定規程,我公司為參加起草單位;
本系列產品的測控軟件已通過國家鋼鐵研究院的評審;

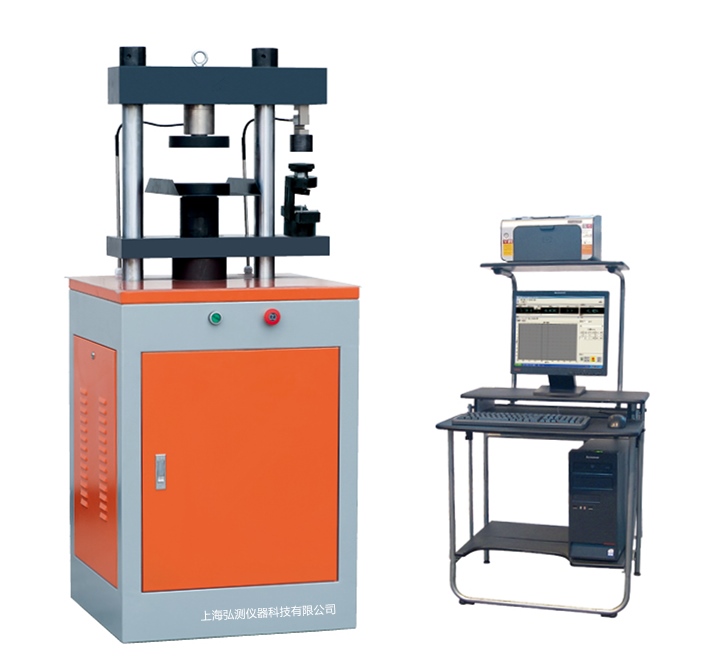

微 機 控 制、伺 服 電 機 驅 動,滾 珠 絲 杠 加 荷、抗 折 抗 壓 一 體 外 觀 示 意 圖
性能特點 Performance characteristics
1、220V供電,實驗室電源布局方便。
2、伺服電機驅動,與傳統油壓方式的相比,無漏油、伺服閥卡死等弊病。
3、零噪音。
4、負荷傳感器測力,精度高,測量范圍可達全量程的2%-100%。
5、與傳統液壓方式的相比,不用年年換油,省去換油費用,且無易損件,性?xún)r(jià)比高。
6、具備完善的限位保護、超載保護、急停等安全保護功能。
■ 測控系統
系統包括伺服電機,滾珠絲杠,高精度傳感器,控制器及軟件,控制精度高,可靠性好。滿足GB、ISO、ASTM等標準對水泥、砂漿、混凝土等材料的試驗要求。
● 具有力閉環控制功能;
● 能實現等載荷速率加載或等應力速率加載;
● 采用微機實現電子測量、自動完成試驗;
● 計算機自動計算結果并打印報告。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時,過載保護,油泵電機停機。
● 當絲杠升起達到上極限位置時,限位保護,油泵電機停機。
試驗機出廠檢定過程
軟件概述 Software Overview
(1)軟件主界面
(2)試驗結果查詢
(3)試驗報告
技術指標 Technical indicators
最大試驗力
300 kN(抗壓)
10 kN(抗折) 量程
2%-100FS
精度等級
0.5級
試驗力示值相對誤差
優于示值的±0.5%
位移示值誤差
優于示值的±0.5%
加荷速度
0.3kN/S——10 kN/S±200N/S(抗壓)
10N/S ——100N/S±5N/S(抗折) 位移示值極限誤差
示值的±1%以?xún)?nèi)
壓板間距
250mm
上下壓盤尺寸
φ155mm(抗壓)
φ60mm(抗壓) 抗壓試驗有效壓縮行程
50mm
抗折試驗有效壓縮行程
50mm
絲杠有效行程
100mm
立柱凈間距
300mm
電動機功率
0.75kW
主要外形尺寸(長×寬×高)
600×560×1500mm
重量
350kg
標準配置 Standard configuration
試驗機主機
1臺
高精度傳感器
1只
伺服控制電機
弘測技術
1臺
軟件控制系統
1套
電器控制系統
弘測技術
1套
計算機
聯想商用品牌電腦
1臺
測控系統 1臺
上下壓盤 1套
水泥抗折夾具 針對水泥標準試塊40*40*160 1套 說明書\合格證\裝箱單 1套
∴ 可根據客戶要求,配相應輔具完成實驗。
