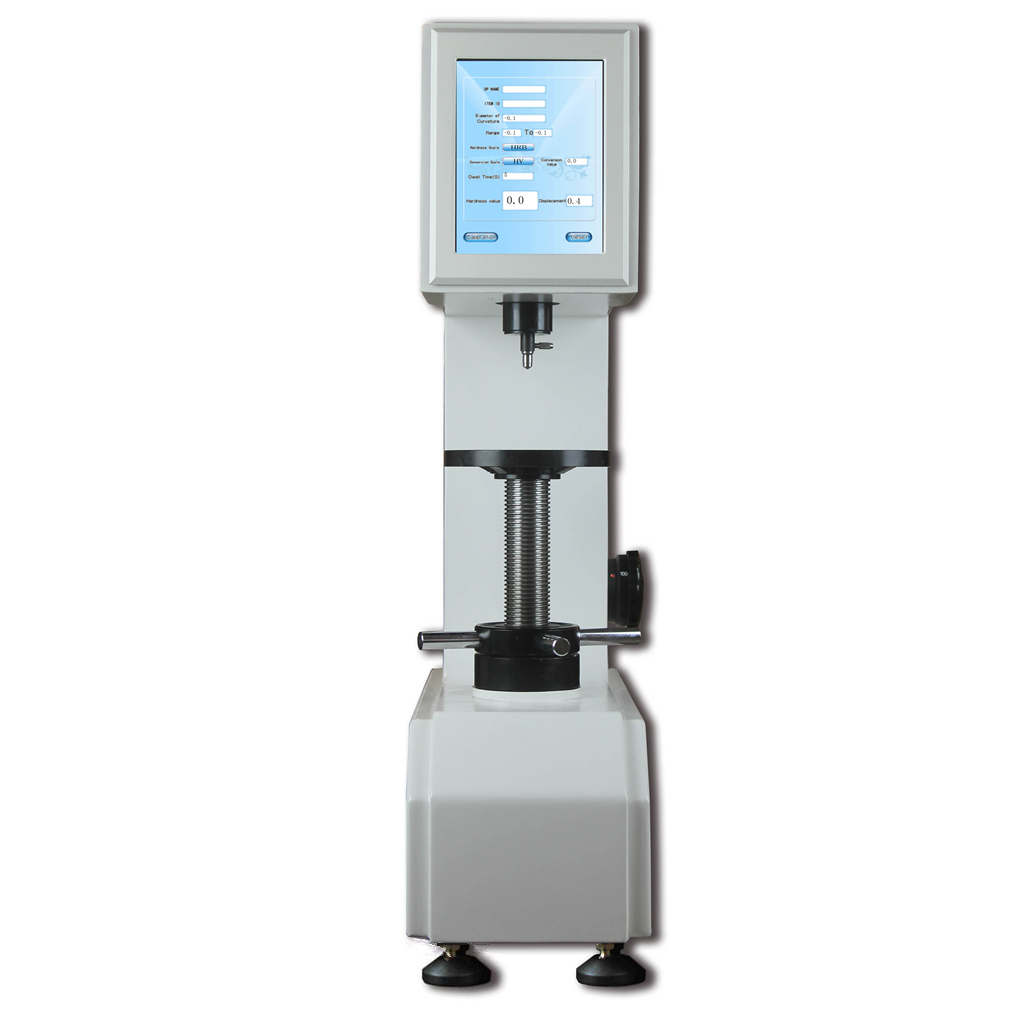

HRS-150DT型 觸屏數顯洛氏硬度計（觸屏顯、力值修正）

 產品簡介   Product introduction

---

HRS-150DT型 觸屏數顯洛氏硬度計（觸屏顯、力值修正），外形美觀，操作方便，是一種普及型的洛氏硬度測試儀器，適用于金屬材料的洛氏硬度試驗。本系列儀器操作簡便迅速，性能穩定，使用廣泛?？蛇M(jìn)行黑色金屬和有色金屬的洛氏硬度測定，廣泛適用于工廠車間和計量部門。

各項技術指標均符合：GB/T230.3-2002洛氏硬度計技術條件，參照ISO6508-2:1999國際標準。

HRS-150DT型 觸屏數顯洛氏硬度計（觸屏顯、力值修正）試驗操作簡單，測量迅速，可在指示表上直接讀取硬度值，工作效率高，成為常用的硬度試驗方法之一。由于試驗力較小，壓痕也小，特別是表面洛氏硬度試驗的壓痕更小，對大多數工件的使用無影響，可直接測試成品工件，初試驗力的采用，使得試樣表面輕微的不平度對硬度值的影響較小，因此，此儀器非常適于在工廠使用，適于對成批加工的成品或半成品工件進行逐件檢測，該試驗方法對測量操作的要求不高，非專業人員容易掌握。

 應用范圍   Applications

---

1、HRA：硬質合金、碳化物表面淬火鋼、硬化薄鋼板；

2、HRD：薄鋼板、表面淬火鋼；

3、HRC：淬火鋼、調質鋼、冷硬鑄鐵；

4、HRF：鑄鐵、鋁、鎂合金、軸承合金、退火銅合金、薄軟鋼板等；

5、HRB：軟鋼、鋁合金、銅合金、可鍛鑄鐵、退火鋼；

6、HRG：磷青銅、鈹青銅和可鍛鑄鐵；

7、HRH：鋁、鋅、鉛等；

8、HRE、HRK：軸承合金、錫、硬塑料等軟材料；

 工作原理   Working principle

---

洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。（圖1）

洛氏硬度的計算公式：HRA、C=100—(e/0.002)

                                  HRB=130—(e/0.002)

 性能特點   Performance characteristics

---

1、專為出口機型設計，穩定性、重復性、整機剛性和裝配工藝遠高于國產機型；

2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

3、機壁厚度高達10mm，機身凈重超過70公斤；

4、大屏幕LCD液晶數字顯示硬度動態實驗過程；

5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；

6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

7、多種洛氏硬度測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK；

8、精度符合EN-ISO 6508和ASTM E-18；

9、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力；自動加載主試驗力，硬度值自動顯示；

10、外置式試驗力選擇旋鈕，操作簡單；

11、測試空間大，可允許放置較大的試樣；

12、標準配置齊全，可滿足所有標尺的測試要求；

13、LCD數字顯示15種洛氏標尺的硬度值；

14、內置硬度轉換標尺，可輕松轉換至各種硬度標尺，如維氏和布氏；

15、菜單式LCD顯示屏，功能齊全，如GO/NO/GO判斷，硬度轉換，總試驗力，日期，時間等；

16、內置軟件程序可選擇洛氏硬度標尺、塑料洛氏標尺；

17、本機自動化程度高，全過程實現自動計算，自動顯示硬度值；

18、硬度值的誤差可通過軟件輸入進行修正，使硬度值更精確的符合測量要求；

19、測試結果可自動存儲、處理、打??；

20、硬度值自動進入計算機，自動產生用戶定制報告（選配）；

21、觸摸屏操作界面，操作更方便；

22、本機采用砝碼結構，電動加載試驗力，高精度傳感器；

23、電動加載試驗力，全閉環控制控制系統；

24、洛氏標尺，共15種；

25、自動施加初負荷和主負荷；

26、按照標準硬度塊，對每個硬度標尺的高、中、低三段硬度值自動修正；

27、內置凸圓柱面硬度值自動修正，力的精度提高一個數量級；

28、數據處理功能強大，包括：HR、HB、HV等多種硬度制式轉換，設置允許誤差限，超限自動識別并報警；求平均值，均方差，最大最小值；

29、觸屏可顯示更多的樣品和試驗信息；

30、測量數據U盤保存為EXCEL格式，方便編輯和處理；【選配】

31、采用模塊式設計，維修方便。

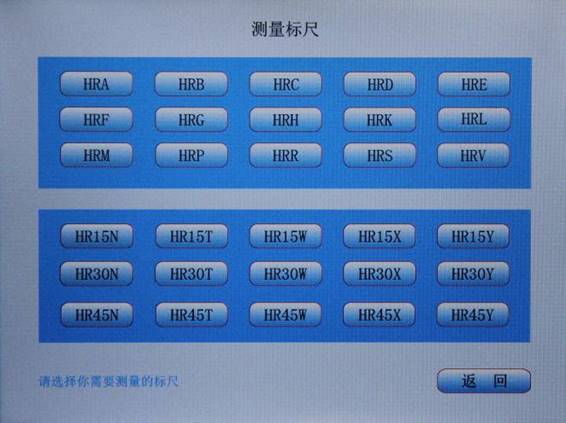

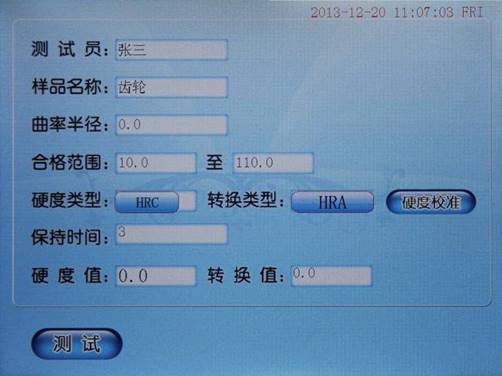

操作主界面	洛氏標尺，共30種

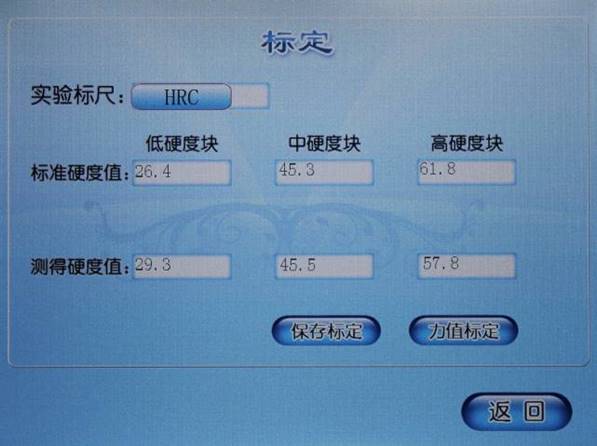

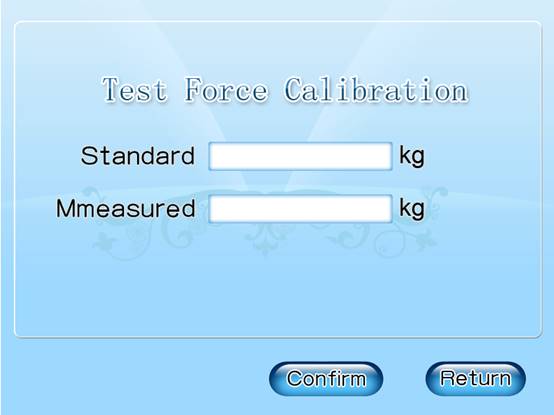

高、中、低三段硬度值自動修正	試驗力自動修正

 技術指標   Technical indicators

---

1、設備名稱：HRS-150DT型 觸屏數顯洛氏硬度計（觸屏顯、力值修正）

2、操作方式：電動操作；

3、洛氏標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK；HRL、HRM、HRR、HRP、HRS、HRV；

4、初試驗力：98.07N (10kgf)；

5、總試驗力：588N(60kgf)，980N(100kgf)，1471N(150kgf)；【試驗力精度：≤0.5%】；

6、測量范圍：HRA：20-88；HRB：20-100；HRC：20-70；HRD：40-77；HRE：70-100；HRF：60-100；HRG：30-94；HRH：80-100；HRK：40-100；HRL：50-120；HRM：50-115；HRR：50-125；

7、讀數方式：8英寸大屏幕LCD液晶數字顯示；

8、試驗力加載方式：電動；

9、硬度分辨率：0.1HR；

10、保荷時間：0-99s，液晶顯示，任意設定；

11、試件最大高度：220mm；

12、壓頭中心距離：200mm；

13、數據儲存：可儲存60種測試結果，內置打印機RS232接口，可選配U盤自動儲存；

14、硬度轉換標尺：布氏、表面洛氏、維氏；

15、執行國家標準：GB/T230.2國家標準；JJG112檢定規程；DIN、BSEN 6508、ISO 6508、ASTM E18等

16、外形尺寸：560*210*800mm；

17、電源：AC220V/50-60HZ

18、儀器重量：75kg；

 標準配置   Standard configuration

---

1、數顯洛氏硬度計 主機

2、金剛石洛氏壓頭

3、φ1.5875mm球壓頭

4、大平試臺

5、中平試臺、

6、“V”型試臺

7、標準洛氏硬度塊：HRC高、低

8、標準砝碼（A、B、C）

9、防塵塑料罩

10、電源線

11、產品使用說明書

12、產品合格證書



 選配附件   Optional accessories

---

l   洛氏硬度數據處理軟件光盤

l   USB線

 注意事項   Precautions

---

1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。

2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。

3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。

4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。

5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
