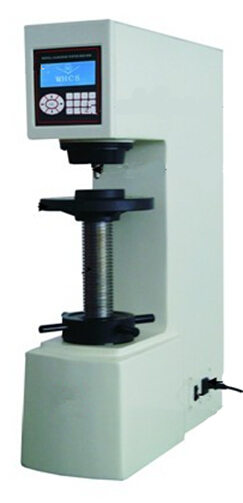

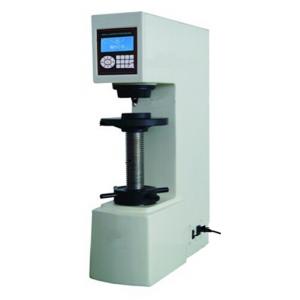

HBE-3000C型 電子布氏硬度計（簡易數顯型）

 產品簡介   Product introduction

---

HBE-3000C型 電子布氏硬度計（簡易數顯型）主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。

HBE-3000C型 電子布氏硬度計（簡易數顯型）是采用精密的機械機構和微機控制閉環系統，具有國內先進水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的理想儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。試驗力和保荷時間可在觸摸面板上直接選擇鍵入，內置布氏硬度換算程序，減少了人為讀數查表得出硬度值的繁瑣過程；本機具備了10級試驗力，可分別測試布氏硬度的10種標尺，測量精度高，重復性和穩定性可靠，操作簡便，是目前國內較先進的布氏硬度計。

本機采用圖形化用戶界面，可中英文轉換，菜單操作，方便快捷；自動保存每次試驗的參數設置，試驗過程自動化，自動處理試驗數據；并可進行多種硬度值自動轉換，采用先進的無摩擦主軸系統，保證試驗的準確可靠。

本機采用電子自動加荷，計算機軟件編程，高倍率光率測量，光電傳感等系統；各項操作過程和試驗結果的數據均可在屏幕顯示；試驗結果的數據可通過打印機輸出，本機適用于各類生產加工企業、大專院校、科研機械的試驗室。

本機外置輪轂測微目鏡，壓痕可以通過測微目鏡直接測量，無需查表，需鍵入壓痕對角線長度，在液晶屏上直接能顯示硬度值和試驗力、試驗力保持時間、壓痕長度，讀數精確，操作方便。

各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999國際標準。

 應用范圍   Applications

---

電子布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。

布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。

布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。

 工作原理   Working principle

---

布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1.       新的C++語言編制程序+高精度壓力傳感器+CPU全閉環控制系統，確保優良的力值精確性和示值穩定性；

2.       主機采用微機閉環控制系統；

3.       主機采用先進的無摩擦主軸系統，保證試驗的準確可靠；

4.       16位模數轉換器，數字信號輸出，確保力值精確性和示值穩定性；

5.       在整個加荷、包荷和卸荷過程中由計算機來決定它的速度（即由計算機控制的無級變速），它保證了試驗力加荷的平穩性、正確性和重復性；

6.       動態力值波動小于1000/1(其他其生產企業1000/5）；

7.       摒棄傳統的砝碼加載實驗力，采用全電子閉環式傳感器加載控制系統；

8.       殼體做過時效處理，保證長久使用本機的穩定性和重復性；

9.       具有良好的可操作性和人性化；

10.     具備了10級試驗力，可分別測試布氏硬度的10種標尺；

11.     動態顯示試驗力加載、卸載的全過程；

12.     由0.5‰高精度壓力傳感器進行反饋，內置CPU控制并能對試驗中損失的試驗力進行自動補償。

13.     試驗力和保荷時間可在觸摸面板上直接選擇鍵入；

14、   無需查表?yè)Q算布氏硬度值，鍵入壓痕直徑長度，即可通過LCD小屏顯顯示對應硬度值；

 技術指標   Technical indicators

---

1、試驗力：612.9N(62.5kg)、980.7N(100kg)、1226N(125kg)、1839N(187.5kg)、2452N(250kg)；

               4903N(500kg)、7355N(750kg)、9807N(1000kg)、14710N(1500kg)、29420N(3000kg)；

2、壓頭規格：
               2.1  φ2.5mm球壓頭；
               2.2  φ5mm球壓頭；
               2.3  φ10mm球壓頭；
3、測量顯微鏡放大倍率：20X；
4、測微轂輪最小讀數：0.005mm；
5、被測試件允許最大高度：225mm；
6、壓頭中心到機身距離：135mm；

7、試驗力保荷時間：0~60秒可調；

9、LCD屏幕顯示：測試力、動態試驗力、保荷時間、硬度值；

10、試驗力加載：全自動閉環控制+力傳感器+CPU控制系統；

11、試驗力的選擇：應使壓痕直徑與球直徑(D)保持0.25D＜d＜0.6D的關系；
12、硬度測試范圍：8～650HBW；

13、符合標準：GB/T231.2國家標準、JJG150檢定規程；

14、數據采集方式：輪轂讀數；

15、顯示方式：LCD小屏顯，無須查表；

16、主機殼體：一體鑄鐵成形，過時效處理；

17、電源電壓：AC220V±5%，50~60Hz；

18、硬度計外形尺寸： 740×550×240 (mm)；

19、儀器重量約：130kg

 標準配置   Standard configuration

---

1、主機；

2、20×讀數顯微鏡；

3、φ2.5mm球壓頭；

4、φ5mm球壓頭；

5、φ10mm球壓頭；

6、小平面試臺；

7、大平面試臺；

8、標準布氏硬度塊

9、保險絲；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

13、防塵罩；
