HRM-45DTL、HRMS-45L型 加高型表面洛氏硬度計



HRM-45DTL、電動加高型

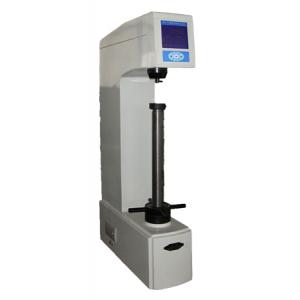

HRMS-45L、數顯加高型

 產品簡介   Product introduction

---

表面洛氏硬度計外形美觀，操作方便，是一種普及型的洛氏硬度試驗機；可進行黑色金屬和有色金屬的洛氏硬度測定。施加試驗力的速度由緩沖器來調節，試驗力的變換采用變荷手輪的旋轉而獲得，因而具有操作簡便，性能穩定，使用廣泛等特點。廣泛適用于工廠車間和計量部門。

各項技術指標均符合：GB/T230-2002洛氏硬度計技術條件，參照ISO6508-2:1999國際標準。

表面洛氏硬度計主要分為：① HRM-45DTL型 電動加高表面洛氏硬度計；

                                    ② HRMS-45L型 數顯加高表面洛氏硬度計；



 應用范圍   Applications

---

表面洛氏硬度計適用于表面淬火鋼、銅、鋁合金薄板、帶鋼、硬質合金鋼、鍍鋅、鍍鉻、鍍錫、軸承鋼、硬化薄鋼板、可鍛鑄件、材料表面熱處理和化學表面處理的各種金屬材料等。

 工作原理   Working principle

---

表面洛氏硬度計的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。

洛氏硬度的計算公式：HRA、C=100—(e/0.002)

                              HRB=130—(e/0.002)

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周?chē)鸁o(wú)腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1、整機穩定性、重復性、剛性和裝配工藝遠高于其他同類機型；

2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

3、機壁厚度高達8mm，機身凈重超過80公斤；

4、大屏幕LCD液晶數字顯示硬度動態實驗過程（數顯型）；

5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；

6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

7、多種洛氏硬度測量標尺：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；

8、精度符合GB/T230-2002、國際標準EN-ISO 6508和ASTM E-18；

9、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力（電動型、數顯型）；

10、外置式試驗力選擇旋鈕，操作簡單；

11、測試空間大，可允許放置較大的試樣；

12、標準配置齊全，可滿足所有標尺的測試要求；

13、LCD數字顯示多種洛氏標尺的硬度值（數顯型）；

14、內置硬度轉換標尺，可輕松轉換至各種硬度標尺，如維氏HV和布氏HB（數顯型）；

15、菜單式LCD顯示屏，功能齊全，如GO/NO/GO判斷，硬度轉換，總試驗力，日期，時間等（數顯型）；

16、內置打印機打印輸出測試數據及統計數據（數顯型）；

17、內置RS232數據輸出接口（數顯型）；

18、超大工作空間，最大試樣高度400mm；

 技術指標   Technical indicators

---

	HRM-45DTL、電動加高型		HRMS-45L、數顯加高型
硬度標尺	HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
初試驗力	29.02N(3kg)
總試驗力	147.1N(15kg)、294.2N(30kg)、441.3N(45kg)
測量范圍	HR15N：70～91、HR30N：42～80、HR45N：20～70、HR15T：73～93、HR30T：43～82、HR45T：12～72
讀數方式	表盤		大屏幕液晶數字顯示
打印系統	無		內置微型打印機
試驗力加載方式	自動
試驗力保荷時間	自動（0-60S）
試樣最大高度	400mm
試樣最大寬度	165mm
硬度分辨率	0.5HR		0.1HR
拓展接口	無		RS232接口
轉換標尺	無		布氏HB、維氏HV、洛氏HRA/B/C等
電源	AC220V±5%；50~60Hz（可定制AC110V±5%）
外形尺寸	（520×225×920）mm
重量	90kg
執行標準	GB/T230、ISO 6508、ASTM E-18



 標準配置   Standard configuration

---

1、主機；

2、洛氏金剛石壓頭；

3、φ1.5875mm鋼球壓頭；

4、大平面試臺；

5、中平面試臺；

6、V型試臺；

7、砝碼組；

8、標準硬度塊

9、防塵罩；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

 注意事項   Precautions

---

1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。

2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。

3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。

4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。

5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
