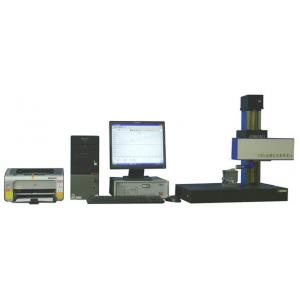

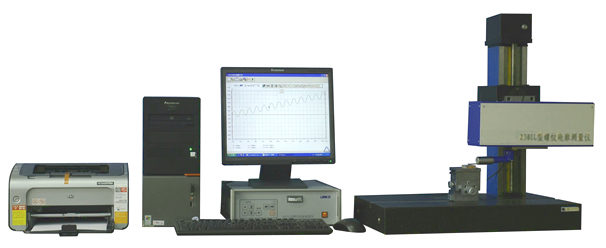

2207型 表面輪廓-粗糙度測量儀
產品簡介 Product introduction
2207型表面粗糙度測量儀包括粗糙度測量系統、原始輪廓測量系統、波紋度測量系統、直線度測量系統，可測量平面、圓柱面、深槽、曲面的表面粗糙度、波紋度、原始輪廓和直線度參數，還可測量工件表面微觀輪廓的水平和垂直距離。
性能特點 Performance characteristics
● 本儀器配置了觸針式光柵傳感器，可配圖標準斧型、圓錐型、球型等各種形式的測針，以適合各種測量要求。
● 測針和測桿通過精確的定位結構保證了互換精度，使更換測針及測桿的操作不影響儀器的測量精度。
● 本儀器配備了功能強大的輪廓測量評定軟件，可以完成被測輪廓的距離、角度、圓弧半徑、直線度、圓輪廓度等形狀和位置參數的測量，也可以通過繪制輔助點、輔助直線、輔助圓等圖形要素配合直線擬合、圓擬合、自動選擇極值點、自動調平、不等比例放大、求取輪廓交點及比例分割點等豐富的功能完成對被測輪廓的各種二維輪廓參數的測量。
● 測量輪廓及標注結果既可以保存為CAD兼容的DXF和DWG文件，又可以打印輸出。
● 軟件配置的螺紋測量模塊可以在輸入被測螺紋標稱尺寸參數的條件下，將被測螺紋輪廓的所有牙型角、牙型半角、螺距等參數一次評定并標注在圖樣上，并可以用CAD文件、參數文本文件、及打印方式輸出。
● 輪廓比對軟件模塊可以完成被測輪廓與CAD文件導入的或測量得到的標準輪廓進行比對的功能，設定上下偏差限后，輪廓的合格部分和超差部分可以在圖形上以不同顏色標識出來，并自動給出合格區域所占比例。
技術指標 Technical indicators
1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：光柵傳感器；
2、測量范圍：垂直400μm，水平100mm；
3、表面粗糙度Ra示值誤差：≤±5%；
輪廓度示值誤差：垂直≤0.25%，水平≤0.004%；
4、最小分辨力：垂直0.6 nm，水平1μm；
5、取樣長度：0.08，0.25，0.8，2.5，8mm；
6、評定長度：N倍取樣長度，N=1，2，3，4，5；
7、數字濾波器：高斯、2RC、PC、不濾波；
8、粗糙度測量參數：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
波紋度測量參數：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
原始輪廓測量參數：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
直線度測量系統測量參數：|X2-X1|，|Y2-Y1|；
9、輪廓圖形的垂直放大倍率：最大100000倍無級連續放大；
輪廓圖形的水平放大倍率：最大50000倍無級連續放大；
10、驅動箱滑行長度：100mm；
11、驅動速度：0.1，0.2，0.5，0.8，1.0mm/s；
返回速度：1.5mm/s；
12、傳感器返回形式：手動，自動；
13、基準導軌的直線性：1μm/100mm；
14、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
15、立柱結構：快慢速機動升降系統，自動對準零位；
16、立柱垂直測量高度：290mm；
17、工作底臺：460mm×720mm大理石平臺；
18、儀器凈重：260kg；
19、儀器毛重：360kg；
20、儀器外形尺寸：1620mm×460mm×740mm；
21、包裝外形尺寸：1590mm×1150mm×1065mm；
標準配置 Standard configuration
1、立柱
2、驅動箱
3、電箱
4、微機
5、打印機
6、傳感器（標準、剛性）
7、微調工作臺
8、V型工作臺
9、調斜工作臺
10、平口鉗
11、校對樣塊
選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具
可以用剛性傳感器測量直接輪廓和直線度參數。
|

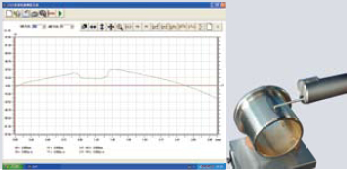

測量軸承外環
|

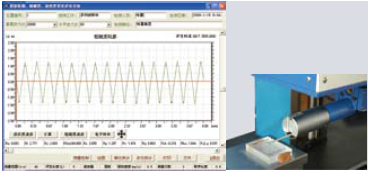

可測量Ra值不小于0.02μm的高精加工表面的粗糙度。
|
用直線度測量系統測量工件表面劃痕的寬度和深度。
|
