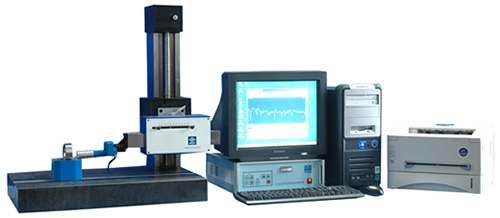

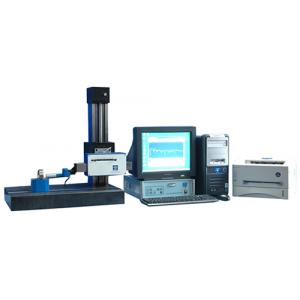

2206B型 表面輪廓-粗糙度測量儀
產品簡介 Product introduction
2206B型表面粗糙度測量儀包括粗糙度測量系統、直接輪廓測量系統和直線度測量系統，可測量平面、圓柱面、深槽、曲面的表面粗糙度、直接輪廓和直線度參數?？蓽y最小圓柱外徑1mm，最小內孔直徑6mm。用直線度測量系統，可以測量工件表面微觀起伏的高度和寬度。
技術指標 Technical indicators
1、測量原理：觸針法，差動電感傳感器；
2、垂直測量范圍：4/40/400μm；
3、Ra示值誤差：≤±5%；
4、最小分辨力：0.001μm；
5、取樣長度：0.08,0.25,0.8,2.5,8mm；
6、評定長度：N倍取樣長度，N=1，2，3，4，5；
7、數字濾波器：高斯、2RC、PC、不濾波；
8、粗糙度測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq（符合GB/T 3505-2000定義）；
9、圖像分析功能：輪廓曲線-NR，輪廓曲線-支承率，支承率-圖表等；
10、直接輪廓測量系統的測量參數：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq（符合GB/T 3505-2000定義）；
11、直線度測量系統的測量參數：Pt,Pp,Pv,|X2--X1|,|Y2-Y1|；
12、輪廓圖形的垂直放大倍率：10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
13、輪廓圖形的水平放大倍率：2，5，10，20，50，100，200，500，1000，2000，5000；
14、驅動箱滑行長度：100mm；
15、驅動箱滑行速度：0.2,0.5,0.8,1mm/s；
16、傳感器返回形式：手動，自動；
17、基準導軌的直線性：1μm/100mm；
18、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
19、立柱結構：滾動絲杠升降系統，快慢速機動升降，自動對準零位；
20、立柱垂直測量高度：270mm；
21、工作底臺：450mm×600mm 大理石平臺；
22、儀器凈重：260kg；
23、儀器毛重：360kg；
24、儀器外形尺寸：1620mm×420mm×640mm；
25、包裝外形尺寸：1590mm×1150mm×1065mm；
標準配置 Standard configuration
1、立柱
2、驅動箱
3、電箱
4、微機
5、打印機
6、傳感器（標準、剛性）
7、微調工作臺
8、V型工作臺
9、調斜工作臺
10、校對樣塊
選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具

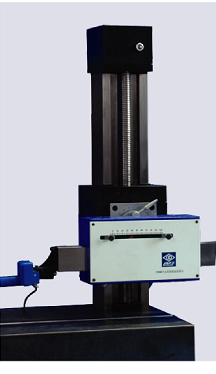

驅動箱帶有行程100mm的精密導軌，為直接輪廓測量和直線度測量提供了高精度測量基準。
用直線度測量系統測量電路板表面銅箔線的 寬度和厚度。
驅動箱可機動升降，傳感器可自動對準零位。驅動箱可以左右偏擺45°，方便測量。
用直線度測量系統測量溝槽的寬度和深度。
可配置剛性傳感器，可以測量行程不小于2mm的工件粗糙度。
