分度臺測量數據分析軟件包
位置不確定度測量(Test for Position Uncertainty)
多齒分度臺的檢定方法
參考標準:JJG 472- 2007 多齒分度臺。
1. 轉臺定位誤差(值)
實際定位角度和理想定位角度的變動量。
2. 檢定方法
檢定立軸式多齒分度臺,將多齒分度臺、多面棱體及自準直儀如下圖中所示安裝在基座上。
1- 自準直儀,2-定位夾具,3-正多面棱體,4-多齒分度臺
3. 檢定步驟
1. 將棱體安裝在多齒分度臺被測軸的旋轉中心,將自準直儀安裝于良好的隔振基礎上;
2. 調整自準直儀,使光軸線垂直于棱體;
3. 啟動多齒分度臺測控系統,使其正常,穩定工作;
4. 棱體從被測軸角度測量系統示值0位置起,記錄自準直儀讀數,多齒分度臺測角系統讀數;
5. 依次是軸轉動棱體面規定的角度值;記錄自準直儀及多齒分度臺測角系統讀數;
6. 正向測量一周后,同樣的方法,反方向測量一周,只需記錄自準直儀讀數。

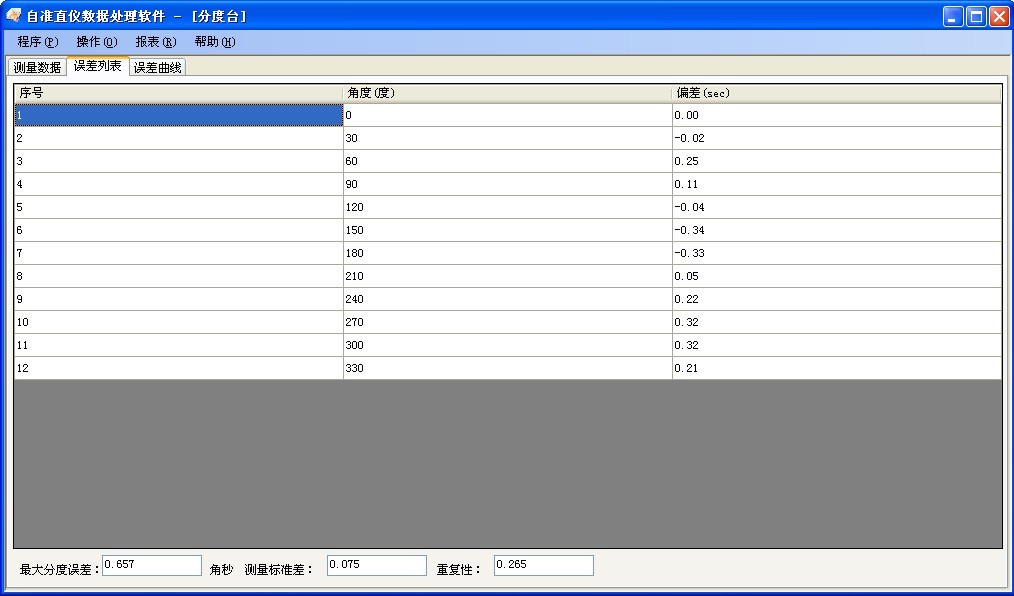

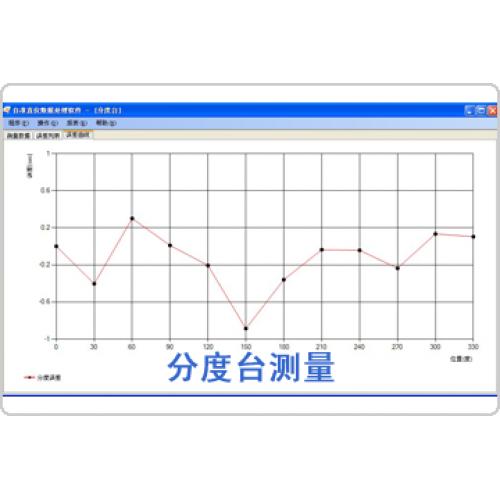

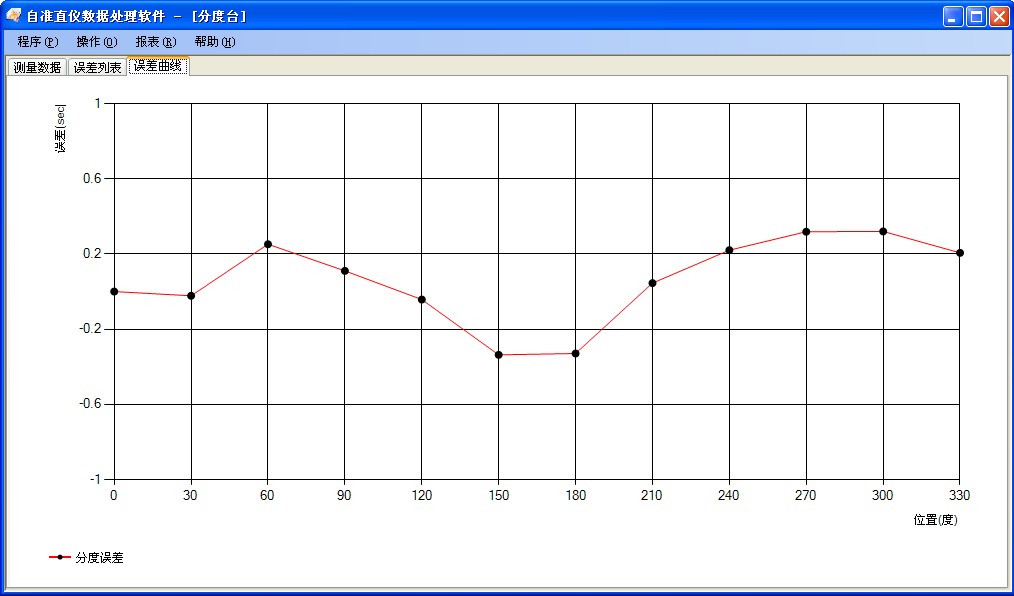

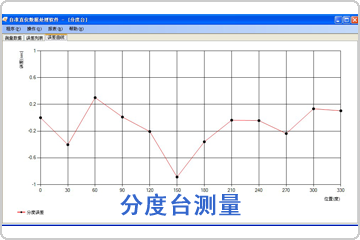

4. 分度臺的分度誤差數據處理

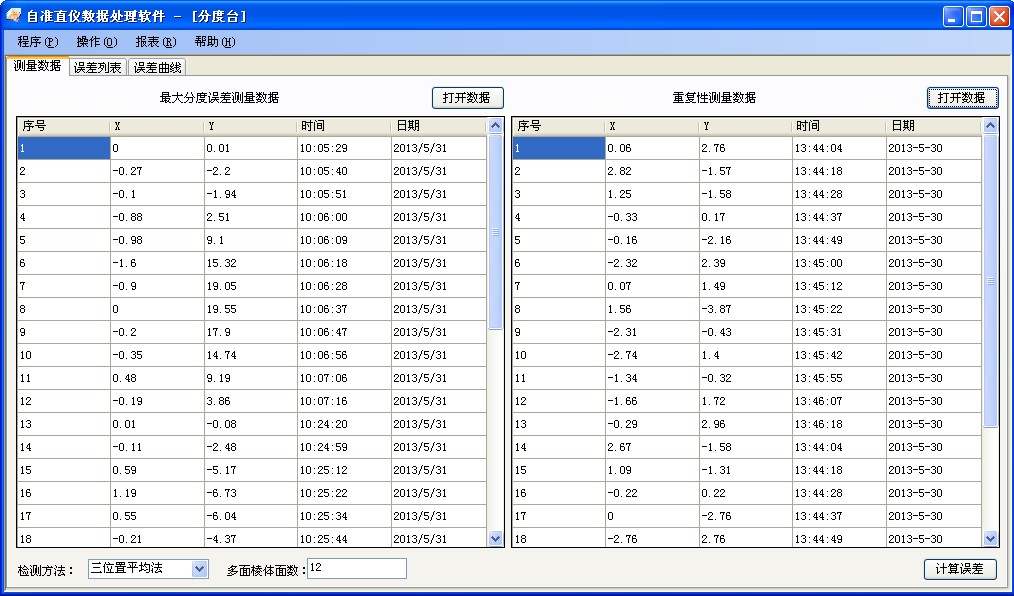

通過對自準直儀測量數據的處理,得分度臺的分度誤差。

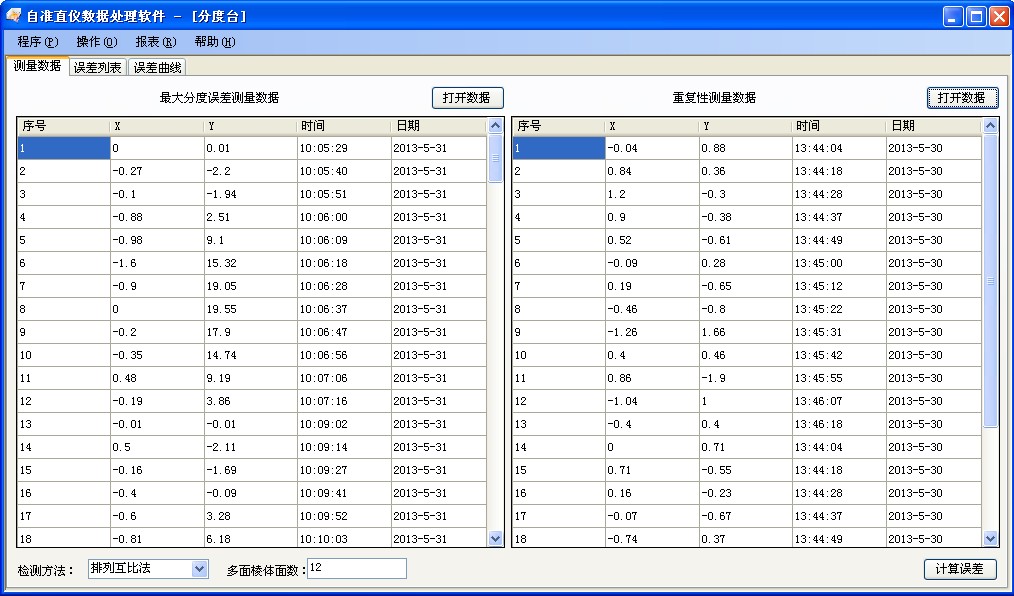

5. 分度臺定位重復性數據處理
通過對自準直儀測量數據進行數據處理,計算求得分度臺定位重復性。
